BYD Battery-Box HVB 29.6 Batteriespeicher 29,69 kWh

Beschreibung

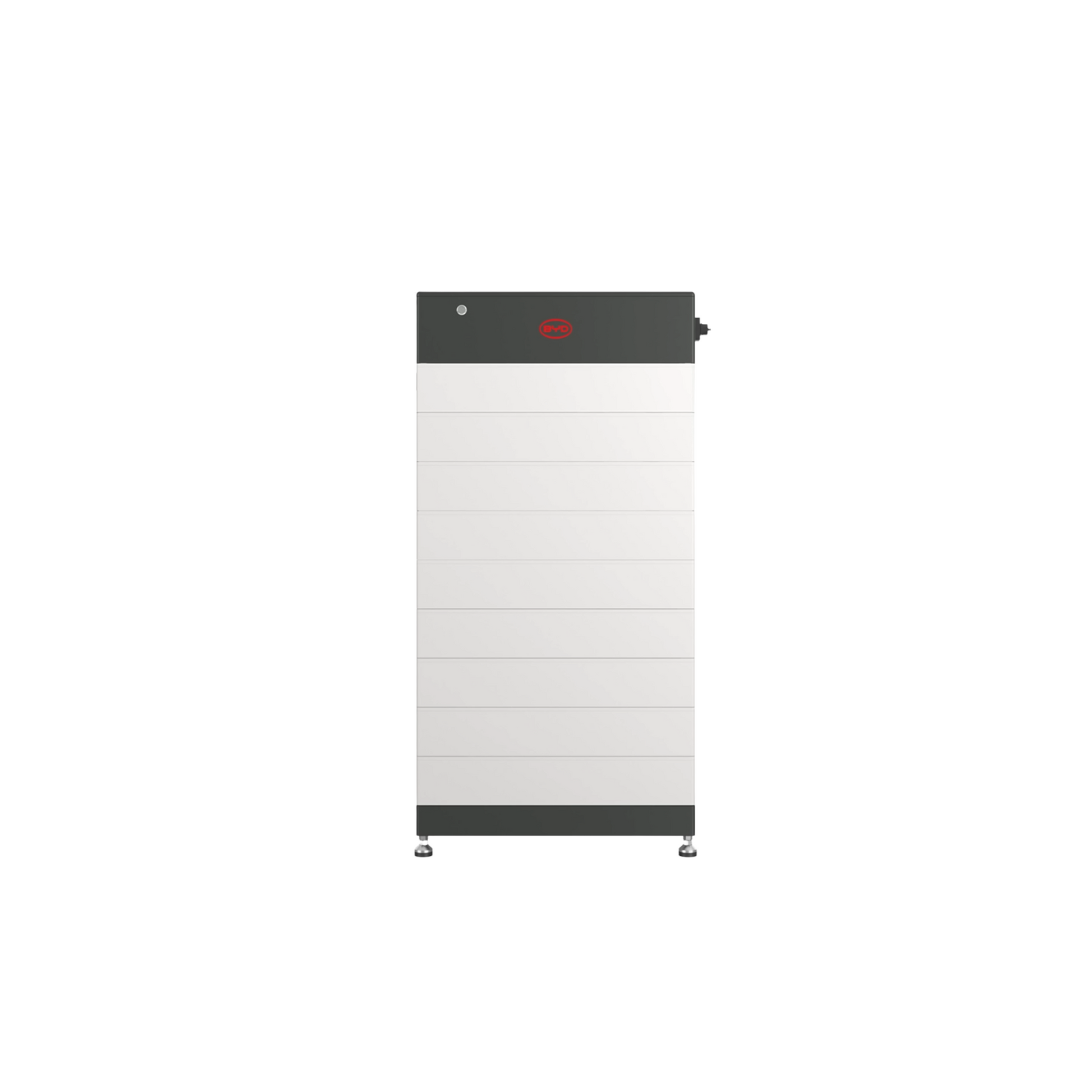

BYD Battery-Box HVB 29.6 Batteriespeicher 29,69 kWh

Die BYD Battery-Box HVB 29.6 ist ein modularer Hochvolt-Batteriespeicher mit 29,69 kWh nutzbarer DC-Energie. Das vollständige System besteht aus 10 HVB-Batteriemodulen mit jeweils 2,97 kWh sowie der passenden BCU mit Standfuß. Die kobaltfreie Lithium-Eisenphosphat-Technologie (LiFePO4), das interne Stecksystem und die Schutzart IP55 machen die Battery-Box zu einer flexiblen Speicherlösung für geeignete netzgekoppelte Anlagen, Backup-Systeme und Inselanwendungen.

Die HVB-Serie arbeitet mit einem externen, von BYD freigegebenen Batterie- oder Hybrid-Wechselrichter. Vor der Bestellung müssen deshalb das konkrete Wechselrichtermodell, der Firmwarestand und die zulässige Anzahl der Batteriemodule anhand der aktuellen BYD-Kompatibilitätsliste geprüft werden.

Produktvorteile

• Hohe nutzbare Kapazität: 29,69 kWh aus 10 modularen HVB-Batteriemodulen.
• Sichere Zellchemie: Kobaltfreie Lithium-Eisenphosphat-Zellen (LiFePO4).
• Leistungsstark: Bis zu 50 A Ausgangsstrom und 98 A Spitzenstrom für 15 Sekunden laut Datenblatt.
• Flexibel erweiterbar: Ein Turm kann mit 2 bis 10 Modulen aufgebaut werden; bis zu drei identische Türme sind parallel möglich.
• Robuste Ausführung: IP55, Bodenaufstellung und Betriebstemperatur von -20 bis +50 °C.
• Langfristige Absicherung: 15 Jahre Herstellergarantie gemäß den aktuellen BYD-Garantiebedingungen.

Technische Details

• Modell: BYD Battery-Box HVB 29.6
• Nutzbare DC-Energie: 29,69 kWh
• Anzahl Batteriemodule: 10 x HVB Modul mit jeweils 2,97 kWh
• Batterietechnologie: Lithium-Eisenphosphat (LiFePO4), kobaltfrei
• Nominalspannung: 512,0 V
• Betriebsspannung: 400–576 V
• Maximaler Ausgangsstrom: 50 A
• Spitzenausgangsstrom: 98 A für 15 Sekunden
• Kommunikation: CAN / RS485
• Schutzart: IP55
• Rundlaufwirkungsgrad: mindestens 95 %
• Betriebstemperatur: -20 bis +50 °C; Leistungsreduzierung zwischen -20 und 0 °C
• Abmessungen (H x B x T): 1327 × 610 × 282 mm
• Technisches Systemgewicht: 287,1 kg laut BYD-Datenblatt
• Montage: Bodenaufstellung
• Maximale Skalierung: 3 identische HVB-Türme parallel, bis zu 89,07 kWh
• Zertifizierungen: VDE 2510-50, IEC 62619, CEC, CE, UKCA, UN38.3

Anschluss und Kompatibilität

Die Battery-Box HVB wird ausschließlich mit einem von BYD freigegebenen Hochvolt-Batterie- oder Hybrid-Wechselrichter betrieben. Die tatsächlich nutzbare Speicherkapazität, Lade- und Entladeleistung sowie die zulässige Modulanzahl können vom eingesetzten Wechselrichter und dessen Firmware abhängen.

• Die Mindest- und Maximalzahl der Module ist für jedes Wechselrichtermodell separat zu prüfen.
• Bei Parallelbetrieb müssen alle verbundenen Türme derselben Serie entsprechen und identisch aufgebaut sein.
• HVB-, HVS+-, HVM+- sowie ältere HVS-/HVM-Türme dürfen nicht miteinander parallel gemischt werden.
• Für den Parallelbetrieb von zwei oder drei Türmen können eine BYD Combiner Box und weitere Anschlusskomponenten erforderlich sein.
• Montage, elektrischer Anschluss, Konfiguration und Inbetriebnahme dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.

Aktuelle BYD Dokumente und Wechselrichter-Kompatibilitätsliste öffnen

Lieferumfang

• 10 x BYD Battery-Box HVB Batteriemodul mit jeweils 2,97 kWh
• 1 x BYD Battery Control Unit (BCU)
• 1 x BYD Standfuß / Base
• Interne Verbindungselemente und Produktunterlagen gemäß Herstellerlieferumfang

Nicht enthalten: Wechselrichter, externe Leistungs- und Kommunikationskabel, gegebenenfalls benötigte Combiner Box, externe Schutz- und Schalttechnik sowie Installationsleistungen.

Downloads

• BYD Battery-Box HVB Datenblatt (PDF, Deutsch)
• BYD Battery-Box HVB Datenblatt (PDF, Englisch)
• BYD / EFT Dokumentenmanager: Anleitung, Kompatibilität und Garantie
• BYD Battery-Box Downloadbereich

Häufige Fragen

Sind BCU und Standfuß enthalten?
Ja. Dieses Angebot ist als vollständiger HVB-Speicherturm mit 10 Batteriemodulen, BCU und Base vorgesehen.

Welcher Wechselrichter passt zur HVB 29.6?
Das hängt vom exakten Wechselrichtermodell, dessen Firmware und der erforderlichen Modulanzahl ab. Maßgeblich ist ausschließlich die aktuelle BYD-Kompatibilitätsliste.

Kann der Speicher später erweitert werden?
Ja. BYD beschreibt die HVB-Serie als modular erweiterbar. Erweiterungen müssen gemäß Herstellervorgaben geplant, fachgerecht montiert und anschließend neu konfiguriert werden.

Kann ich mehrere Batterietürme parallel betreiben?
Bis zu drei identische HVB-Türme können parallel betrieben werden, sofern der Wechselrichter und die konkrete Anlagenkonfiguration dies unterstützen. Alle Türme müssen dieselbe Modulanzahl besitzen.

Ist der Speicher für den Außenbereich geeignet?
Die Schutzart IP55 ermöglicht eine geeignete Innen- oder Außenaufstellung, sofern sämtliche Standort-, Temperatur-, Abstands- und Installationsvorgaben von BYD eingehalten werden.

Garantie und Herstellerinformationen

Herstellergarantie

Für die BYD Battery-Box HVB gilt eine 15-jährige Herstellergarantie gemäß den aktuellen regionalen BYD-Garantiebedingungen. Garantieumfang, Leistungsgarantie, zulässige Systemkonfiguration, fachgerechte Installation, Registrierung und weitere Voraussetzungen richten sich ausschließlich nach dem jeweils aktuellen Garantiedokument. Rechnung, Seriennummern und Inbetriebnahmeunterlagen müssen dauerhaft aufbewahrt werden.

Informationen zur Produktsicherheit (GPSR)

Hersteller: BYD Lithium Battery Co., Ltd.
Anschrift: No. 1 Baoping Road, Baolong Industrial Town, Longgang, Shenzhen 518116, P. R. China
Globaler Service: bboxservice1@fdbatt.com
Website: www.bydenergy.com

EU-Servicepartner: EFT-Systems GmbH
Anschrift: Bruchtannenstraße 28, 63801 Kleinostheim, Deutschland
E-Mail: info@eft-systems.de
Telefon: +49 9352 8523999
Website: www.eft-systems.de

Sicherheitshinweis: Hochvolt-Batteriesystem. Montage, elektrischer Anschluss, Inbetriebnahme, Wartung, Erweiterung und Demontage dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte nach den geltenden Vorschriften und den aktuellen BYD-Unterlagen erfolgen. Vor Installation und Betrieb sind die Betriebsanleitung, Sicherheitshinweise, Garantiebedingungen und die aktuelle Wechselrichter-Kompatibilitätsliste vollständig zu beachten.
