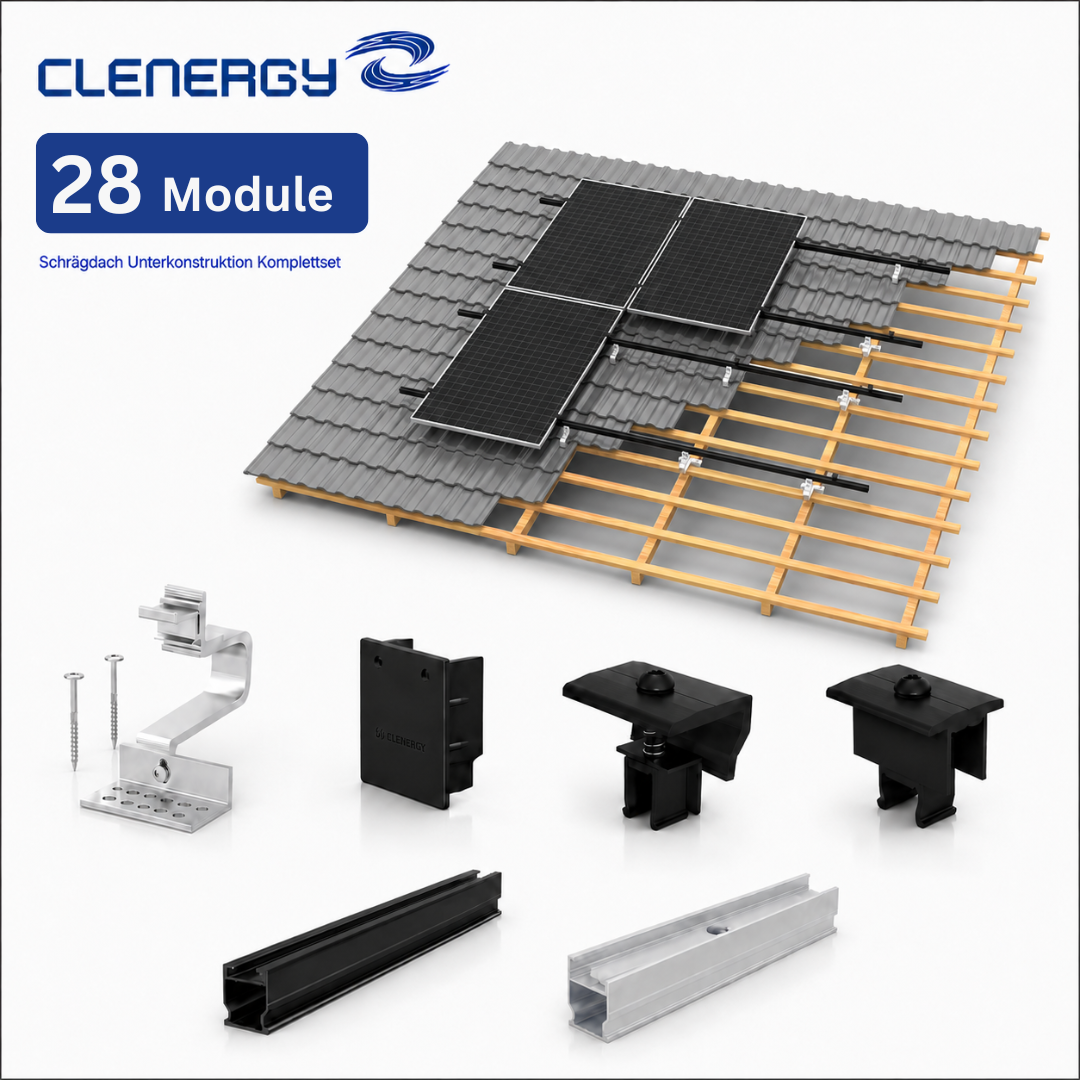

Clenergy SolarRoof Pro 2.0 PV-ezRack Schrägdach-Unterkonstruktion für 28 Module

Clenergy SolarRoof Pro 2.0 Unterkonstruktion für 28 PV-Module

Die Clenergy SolarRoof Pro 2.0 PV-ezRack Unterkonstruktion ist ein vollständig zusammengestelltes Montageset für die Installation von bis zu 28 Photovoltaikmodulen auf geneigten Ziegel- und Dachpfannendächern.

Das Komplettset enthält die benötigten Tragschienen, verstellbaren Aluminium-Dachhaken, Modul- und Endklemmen sowie Erdungs-, Verbindungs- und Kabelmanagementkomponenten. Dadurch eignet sich das System besonders für eine strukturierte und zeitsparende Montage von kleineren Photovoltaikanlagen.

Die vierfach verstellbaren Aluminium-Dachhaken ermöglichen eine flexible Anpassung an unterschiedliche Dachziegel, Sparrenpositionen und Dachkonstruktionen. Die Module können abhängig von der Anlagenplanung sowohl im Hochformat als auch im Querformat montiert werden.

Die schwarz eloxierten Toroda-Tragschienen sorgen für eine unauffällige Optik. Durch die Click-&-Lock-Verbindungen werden die Schienen ohne zusätzliche Verriegelungsbolzen miteinander verbunden. Einklickbare Modulklemmen und einheitliche Verbindungselemente erleichtern die Montage zusätzlich.

Das SolarRoof Pro 2.0 System ist nach europäischen Planungsgrundlagen ausgelegt und eignet sich bei entsprechender statischer Planung auch für Standorte mit erhöhten Wind- und Schneelasten.

Wichtiger Hinweis: Photovoltaikmodule sind nicht im Lieferumfang enthalten.

Produktvorteile

• Komplettset für die Montage von bis zu 28 PV-Modulen
• Geeignet für geneigte Ziegel- und Dachpfannendächer
• Montage der Module im Hoch- oder Querformat möglich
• Schwarz eloxierte Toroda-Tragschienen
• Vierfach verstellbare Aluminium-Dachhaken
• Ein Dachhakentyp für unterschiedliche Modulausrichtungen
• Schnelle Montage durch einklickbare Modulklammern
• Werkzeuglose Click-&-Lock-Schienenverbinder
• Integrierte Komponenten für Erdung und Kabelmanagement
• Hochwertige Aluminium- und Edelstahlkomponenten
• TÜV- und CE-zertifiziert
• 25 Jahre Herstellergarantie gemäß Garantiebedingungen

Technische Details

• System: Clenergy PV-ezRack SolarRoof Pro 2.0
• Ausführung: Komplettset für 28 PV-Module
• Dachart: Geneigtes Ziegel- oder Dachpfannendach
• Modulausrichtung: Hochformat oder Querformat
• Tragschienen: Toroda Rail 40
• Schienenlänge: 2.380 mm
• Klemmbereich der Modulklemmen: 28–46 mm
• Material der Schienen: Aluminium AL6005-T5
• Material der Dachhaken: Aluminium AL6005-T5 und Edelstahl SUS 304
• Material der Befestigungselemente: Edelstahl SUS 304
• Dachneigung laut Planungshandbuch: 15–60°
• Gebäudehöhe laut Planungshandbuch: bis 12 m
• Planungsbereich: Windzonen 1–4 und Schneezonen 1–3, abhängig vom Standort und der statischen Berechnung
• Zertifizierungen: TÜV und CE
• Herstellergarantie: 25 Jahre gemäß den gültigen Garantiebedingungen

Lieferumfang

• 28 × schwarz eloxierte Toroda-Tragschiene 40, Länge 2.380 mm
• 64 × vierfach verstellbarer Aluminium-Dachhaken
• 52 × Mittelklemme für Modulrahmen von 28–46 mm
• 24 × Endklemme für Modulrahmen von 28–46 mm
• 24 × Endkappe für Toroda-Tragschiene 40
• 23 × Click-&-Lock-Schienenverbinder
• 128 × zugelassene Tellerkopf-/Holzschraube
• 56 × Erdungsklemme
• 14 × Erdungslasche
• 34 × Kabelklemme

Planung und Montage

Vor der Bestellung müssen die Abmessungen der verwendeten Photovoltaikmodule, die zulässigen Klemmbereiche, die Sparrenabstände sowie die örtlichen Wind- und Schneelasten geprüft werden.

Die Anzahl und Position der Dachhaken muss anhand des konkreten Gebäudes und der statischen Systemplanung bestimmt werden. Das Dach, die Sparren und sämtliche tragenden Bauteile müssen für die auftretenden Belastungen geeignet sein.

Dachhaken dürfen ausschließlich an tragfähigen Dachsparren und nicht an den Dachlatten befestigt werden. Zwischen Dachhaken und Dachziegel muss ausreichend Abstand vorhanden sein, damit keine Belastung auf den Ziegel übertragen wird.

Montage, statische Beurteilung, Erdung und elektrischer Anschluss dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen. Maßgeblich sind die aktuelle Clenergy-Installationsanleitung, die Montagevorgaben des Modulherstellers sowie die örtlichen Bau- und Sicherheitsvorschriften.

Häufige Fragen

Sind die zehn Photovoltaikmodule im Lieferumfang enthalten?
Nein. Das Angebot umfasst ausschließlich die Unterkonstruktion und das aufgeführte Montagezubehör.

Ist das Set für Blechdächer geeignet?
Nein, dieses konkrete Set enthält Dachhaken für Ziegel- und Dachpfannendächer. Für Blech- oder Trapezdächer werden andere Clenergy-Befestigungskomponenten benötigt.

Können die Module hochkant und quer montiert werden?
Das SolarRoof Pro 2.0 System unterstützt beide Modulausrichtungen. Die konkrete Anordnung muss anhand der Modulvorgaben, der Sparrenpositionen und der statischen Planung festgelegt werden.

Passt das Set für jedes PV-Modul?
Nicht automatisch. Modulabmessungen, Rahmenhöhe, zulässige Klemmbereiche und Montagepunkte müssen vorab geprüft werden. Die enthaltenen Modulklemmen sind für Rahmenhöhen von 28 bis 46 mm vorgesehen.

Kann das Set ohne statische Planung montiert werden?
Nein. Die benötigten Befestigungsabstände hängen unter anderem von Dachaufbau, Gebäudehöhe, Windzone, Schneezone, Modulanordnung und Standort ab.

Garantie und Herstellerinformationen

Hersteller:
Clenergy Deutschland GmbH
Willy-Brandt-Straße 23
20457 Hamburg
Deutschland

Telefon: +49 (0) 40 3562 389 00
E-Mail: sales@clenergy.com

Elektrischer Anschluss, Erdung und Montage der Photovoltaikanlage dürfen nur durch qualifiziertes Fachpersonal erfolgen. Vor der Montage müssen Tragfähigkeit, Dachaufbau, Sparrenabstände sowie die örtlichen Wind- und Schneelasten geprüft werden. Es gelten die Sicherheits-, Planungs- und Installationsvorgaben der jeweils aktuellen Herstellerunterlagen.
