Clenergy SolarRoof Pro 2.0 PV-ezRack Sicherheitspaket für Schrägdächer

Clenergy SolarRoof Pro 2.0 PV-ezRack Sicherheitspaket

Das Clenergy SolarRoof Pro 2.0 Sicherheitspaket ergänzt bestehende PV-ezRack Schrägdach-Unterkonstruktionen um zusätzliche Montagekomponenten. Es eignet sich für Anlagen, bei denen aufgrund des Dachlayouts, der Befestigungspunkte oder der statischen Auslegung weitere Schienen, Dachhaken und Modulbefestigungen benötigt werden.

Das Paket enthält sechs schwarz eloxierte Toroda-Tragschienen, zehn verstellbare Aluminium-Dachhaken sowie die passenden Mittel- und Endklemmen. Schienenverbinder, Befestigungsschrauben, Erdungskomponenten, Endkappen und Kabelklemmen sind ebenfalls enthalten.

Die Komponenten gehören zum Clenergy SolarRoof Pro 2.0 System und ermöglichen eine flexible Montage gerahmter Photovoltaikmodule im Hoch- oder Querformat. Die schraubenfreien Click-&-Lock-Schienenverbinder und einklickbaren Modulklemmen unterstützen eine schnelle und übersichtliche Montage.

Wichtig: Das Sicherheitspaket ist als Ergänzung zu einer vorhandenen oder geplanten SolarRoof Pro 2.0 Unterkonstruktion vorgesehen. Photovoltaikmodule und gegebenenfalls zusätzlich benötigte Basiskomponenten sind nicht enthalten.

Vorteile des Clenergy Sicherheitspakets

• Ergänzung für Clenergy SolarRoof Pro 2.0 Montagesysteme
• Zusätzliche Schienen, Dachhaken und Modulbefestigungen
• Geeignet für projektspezifische und anspruchsvolle Dachlayouts
• Schwarz eloxierte Toroda Rail 40 Tragschienen
• Vierfach verstellbare Aluminium-Dachhaken
• Montage der Module im Hoch- oder Querformat möglich
• Schraubenfreie Click-&-Lock-Schienenverbinder
• Komponenten für Erdung und Kabelmanagement enthalten
• Hochwertige Aluminium- und Edelstahlkomponenten
• Teil des TÜV- und CE-geprüften SolarRoof Pro 2.0 Systems

Technische Details

• Hersteller: Clenergy
• System: PV-ezRack SolarRoof Pro 2.0
• Produkttyp: Ergänzungs- und Sicherheitspaket
• Dachart: Geneigtes Ziegel- oder Dachpfannendach
• Modulausrichtung: Hochformat oder Querformat
• Tragschiene: Toroda Rail 40
• Schienenlänge: 2.380 mm
• Klemmbereich: Modulrahmen von 28 bis 46 mm
• Schienenmaterial: Aluminium AL6005-T5
• Dachhakenmaterial: Aluminium AL6005-T5 und Edelstahl SUS 304
• Befestigungsmaterial: Edelstahl SUS 304
• Zertifizierungen des Systems: TÜV und CE

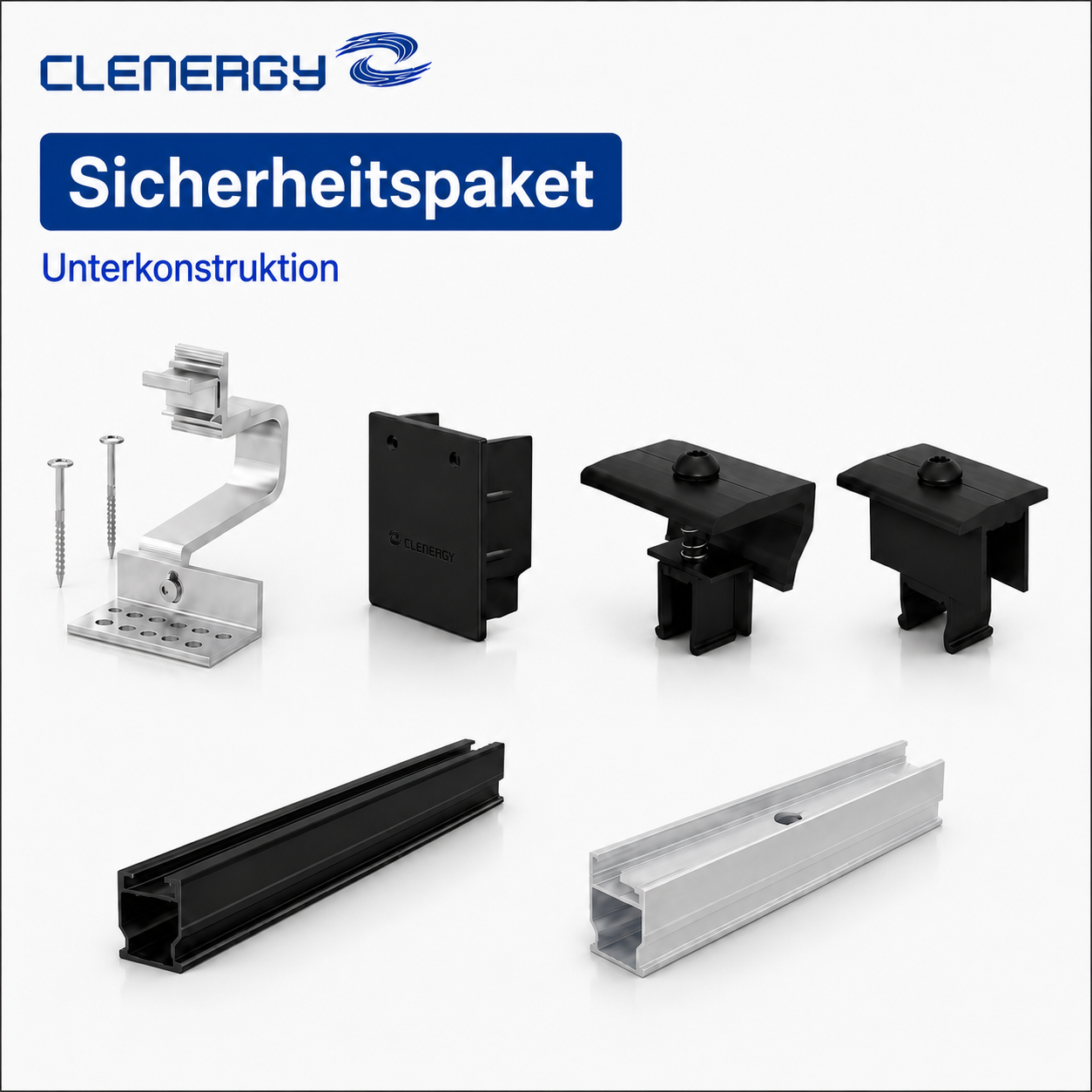

Lieferumfang

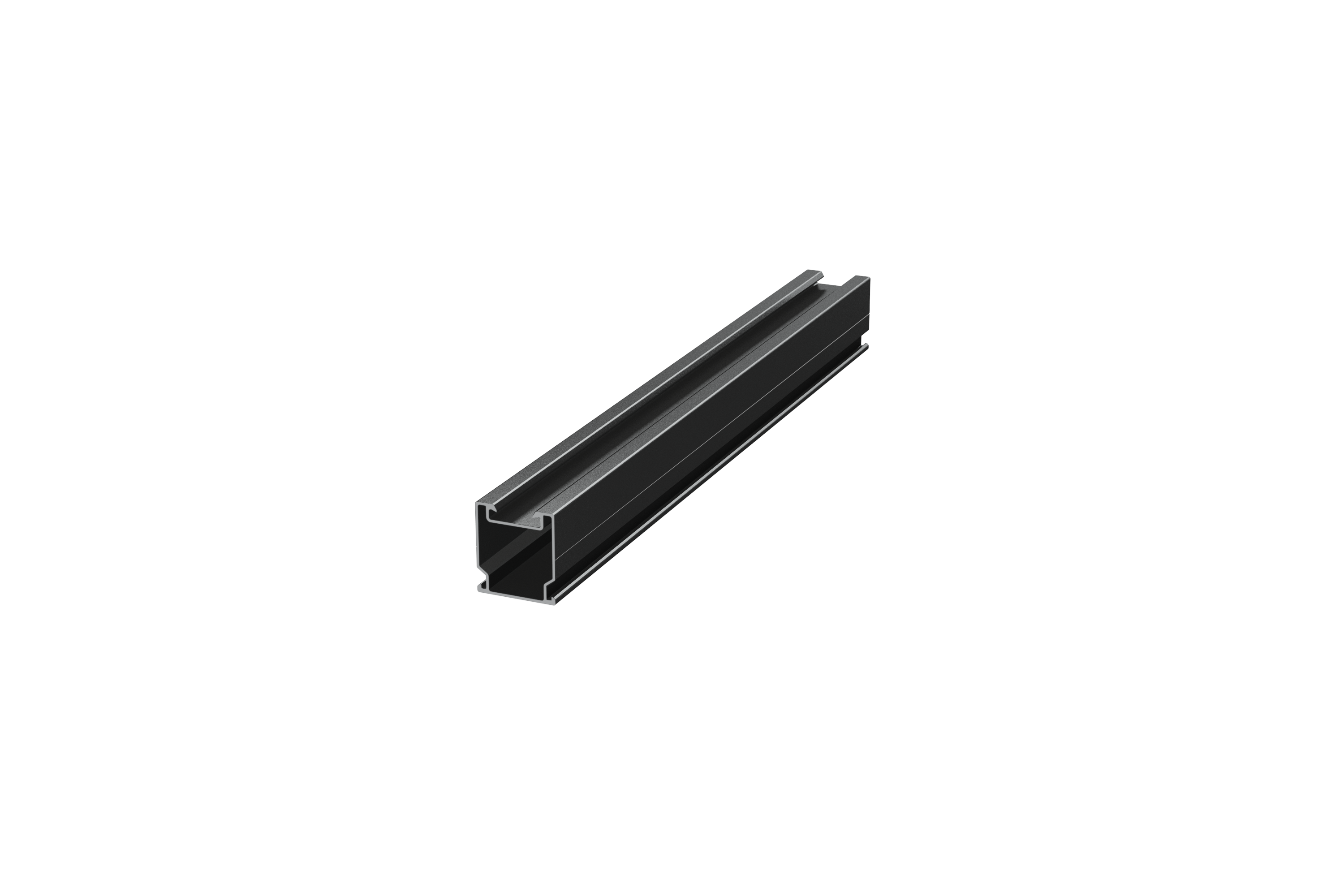

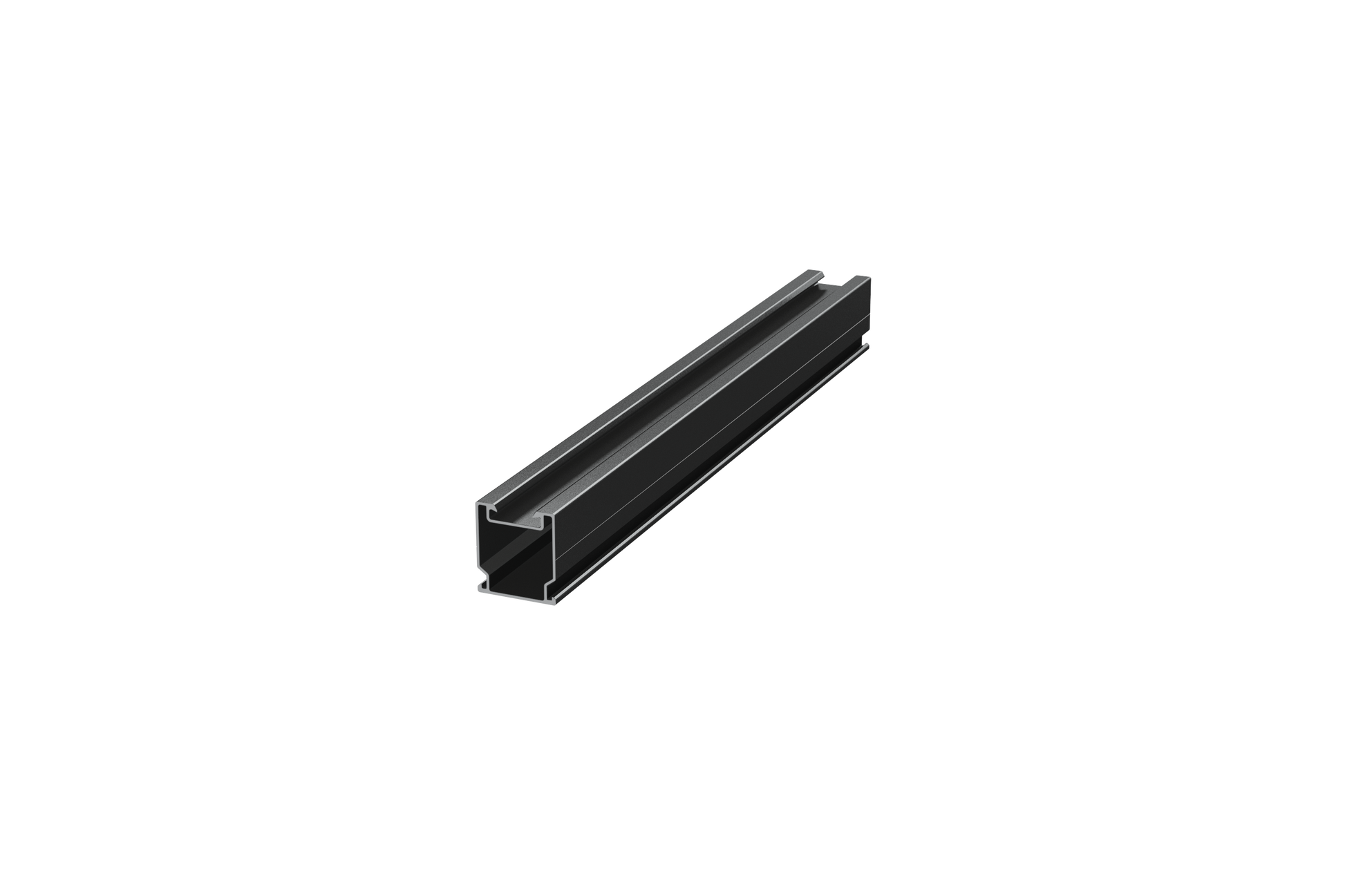

• 6 × schwarz eloxierte Toroda Rail 40 Tragschiene, Länge 2.380 mm

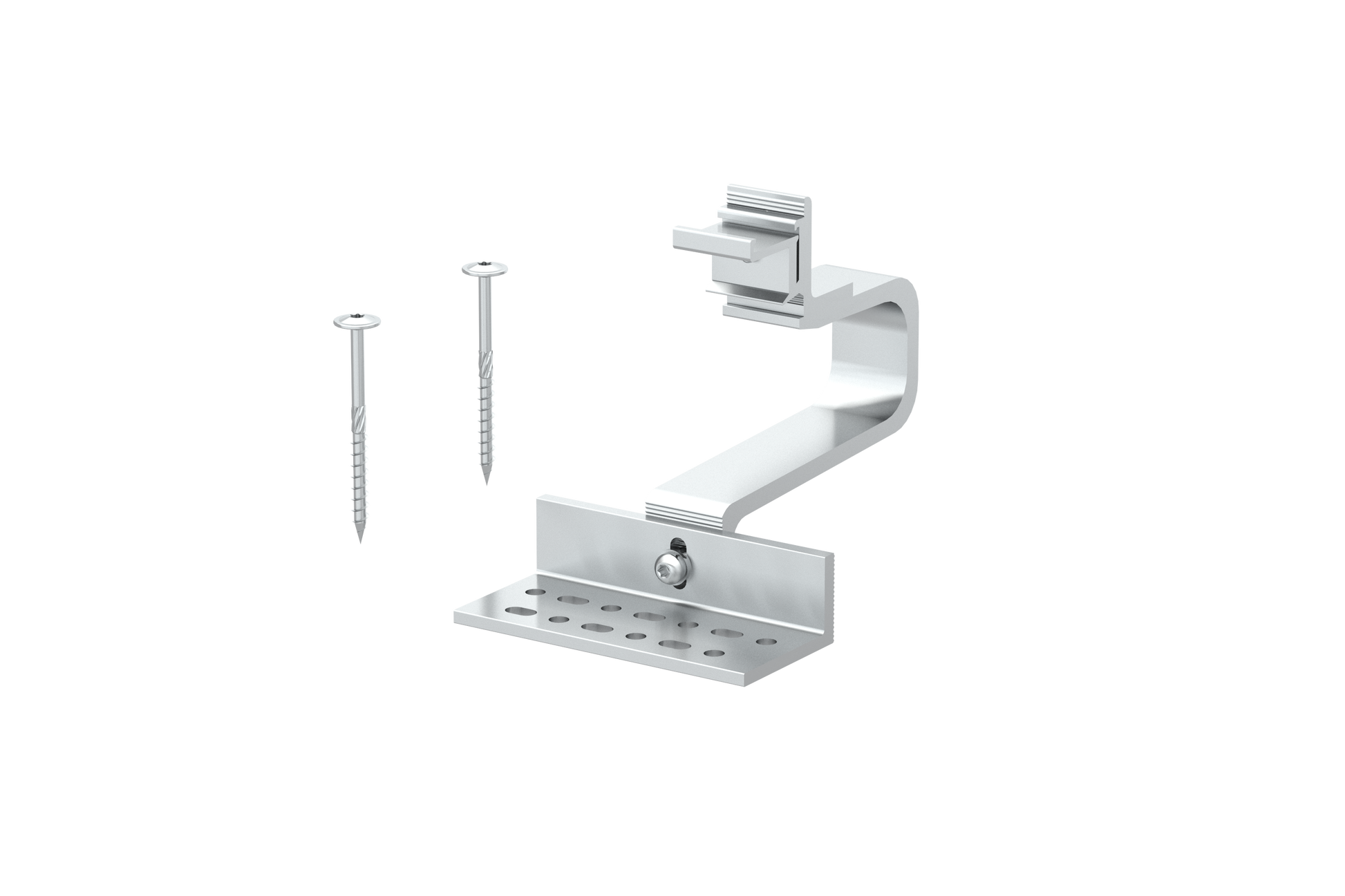

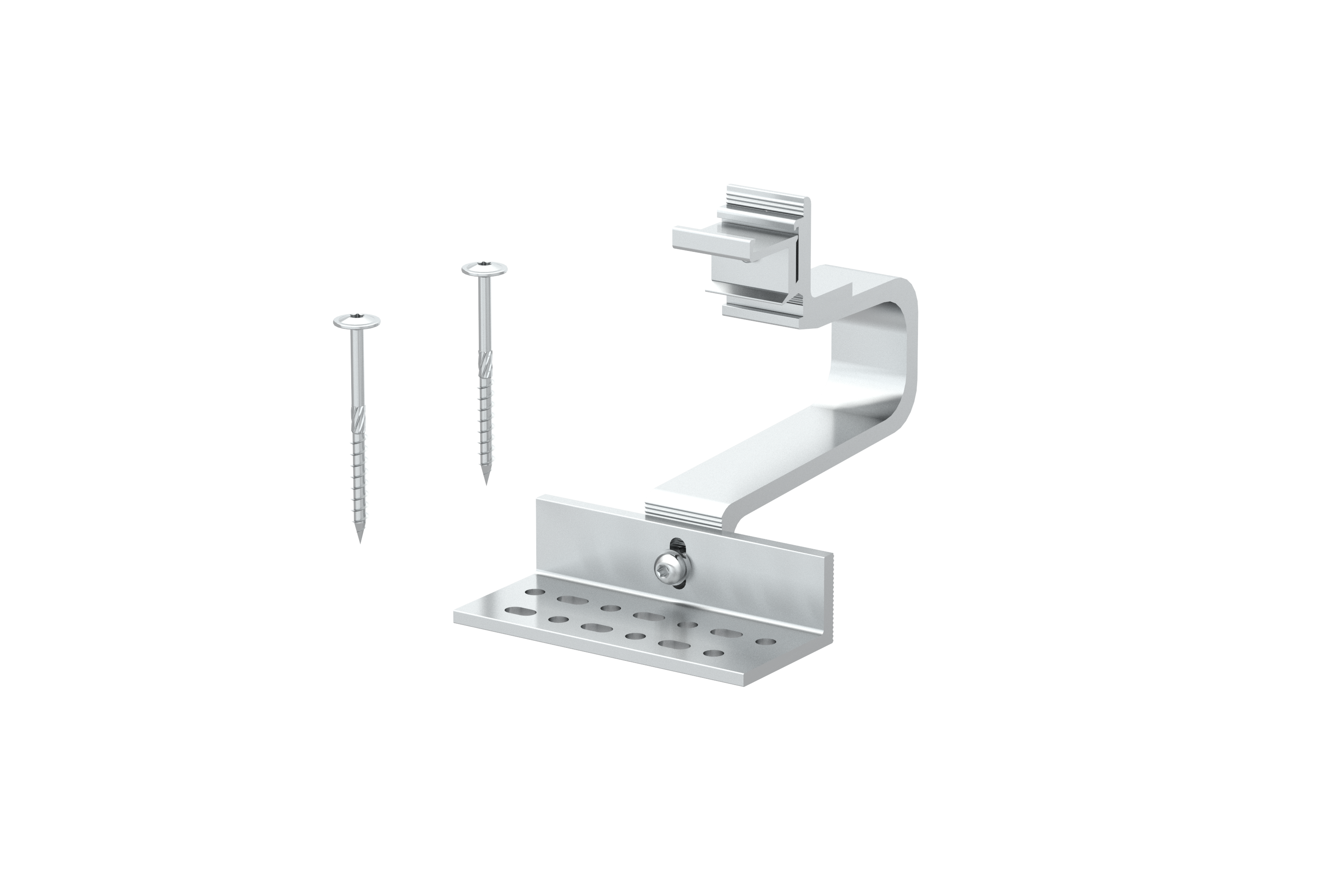

• 10 × vierfach verstellbarer Aluminium-Dachhaken
• 12 × Mittelklemme für Modulrahmen von 28 bis 46 mm
• 8 × Endklemme für Modulrahmen von 28 bis 46 mm

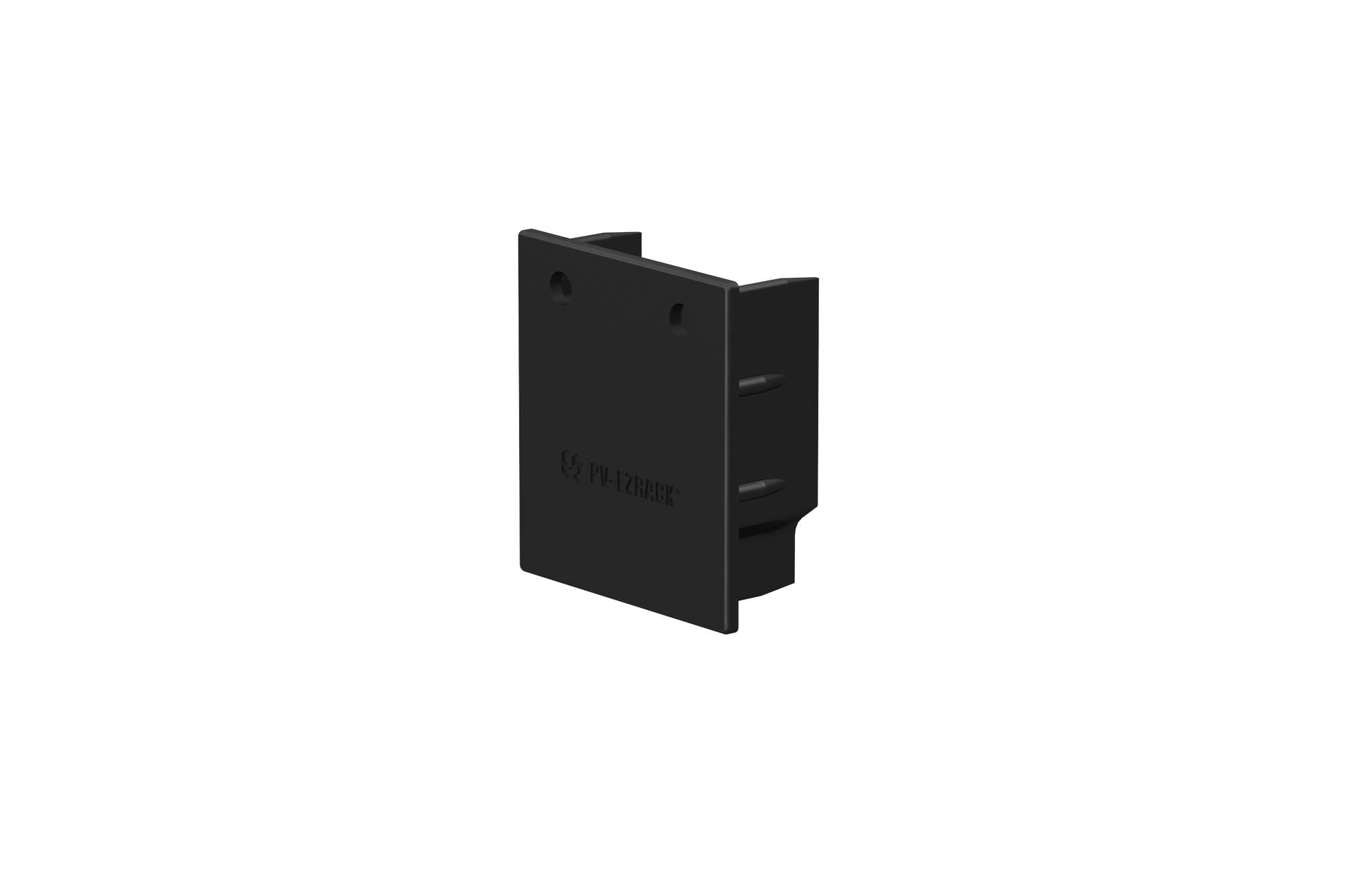

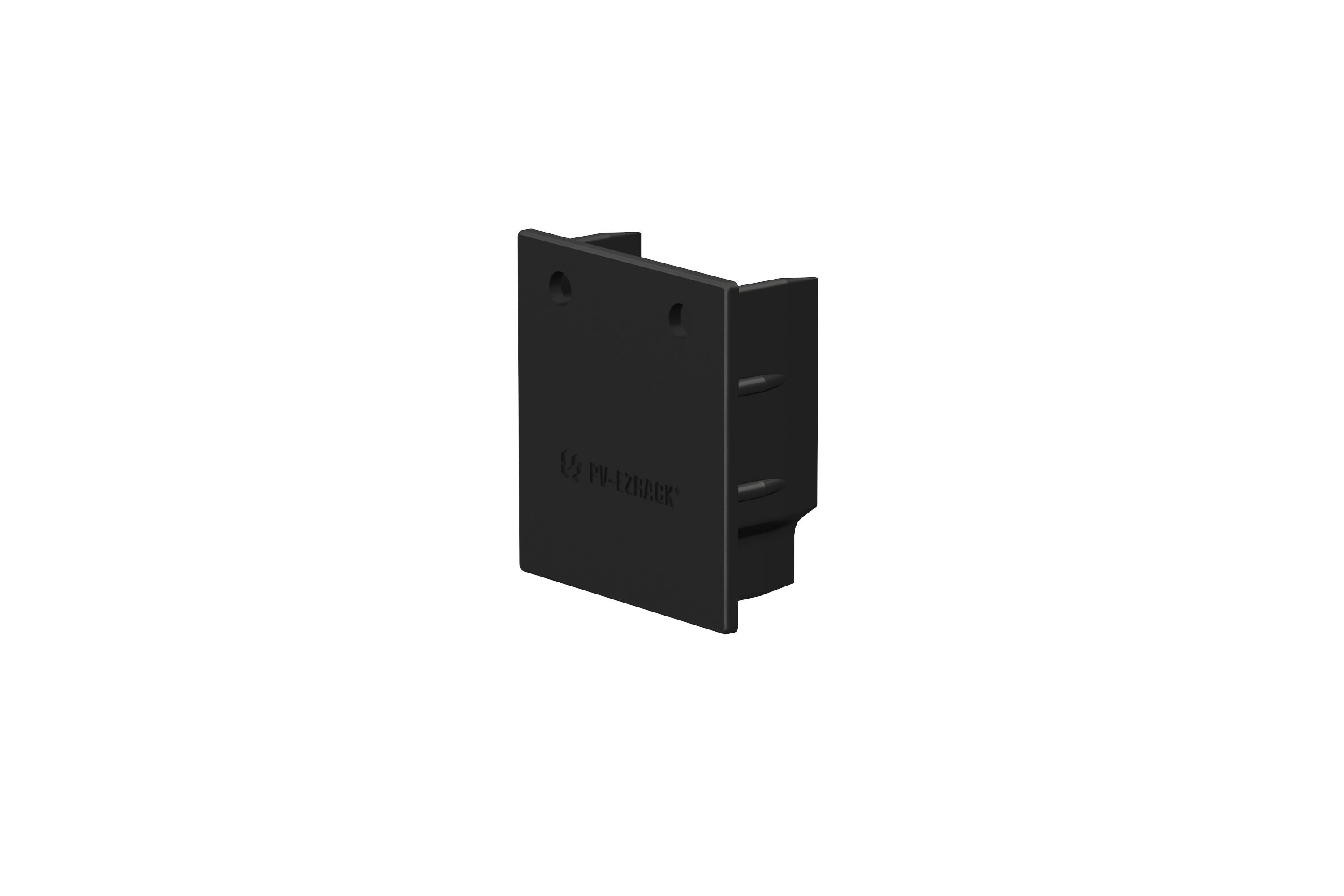

• 8 × Endkappe für Toroda Rail 40

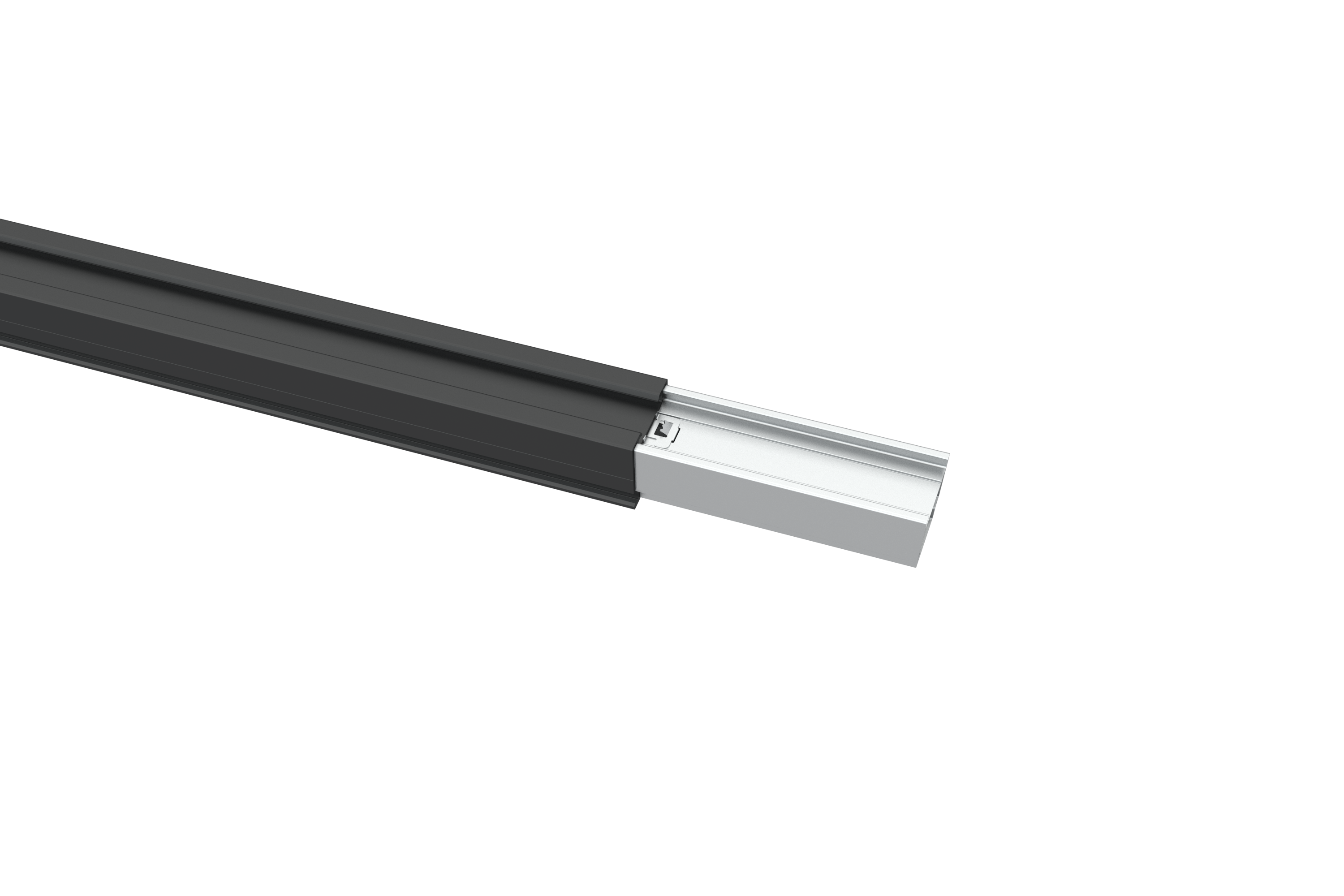

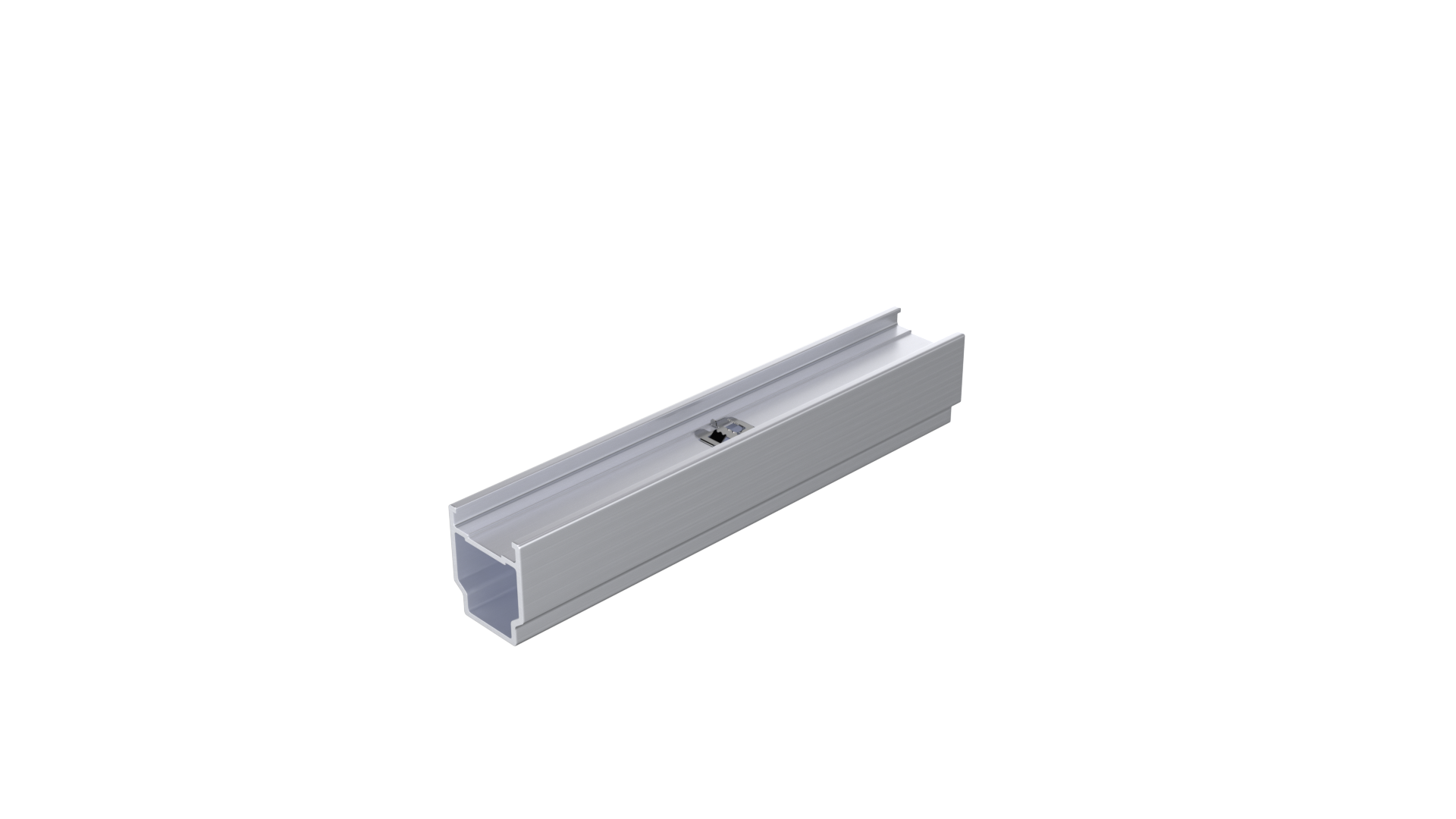

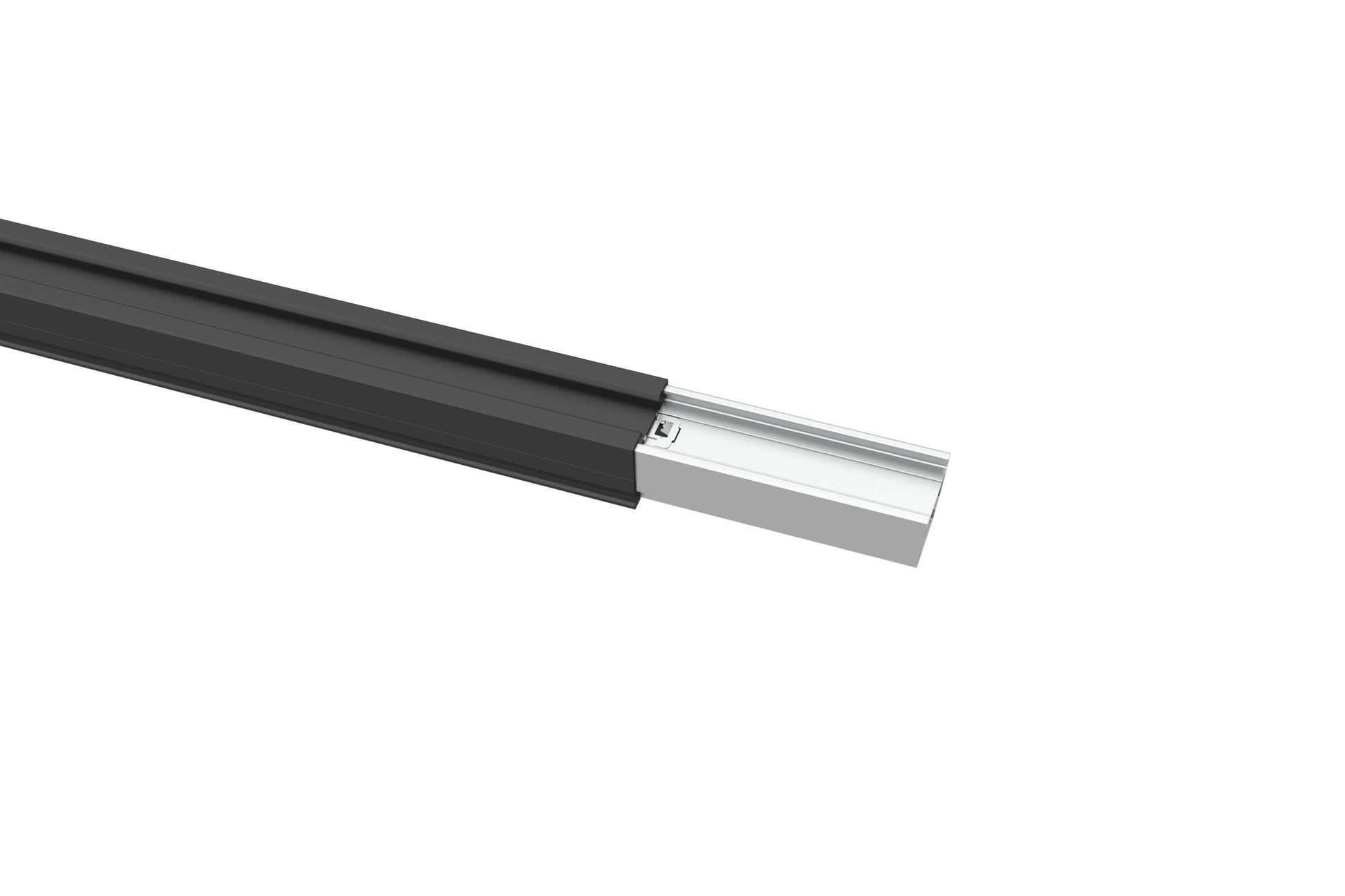

• 5 × Click-&-Lock-Schienenverbinder
• 20 × Tellerkopf-/Holzschraube
• 12 × Erdungsklemme
• 4 × Erdungslasche
• 8 × Kabelklemme

Planung und Montage

Das Sicherheitspaket darf nicht pauschal als Ersatz für eine vollständige Unterkonstruktion eingesetzt werden. Vor der Bestellung müssen Dachart, Modulabmessungen, Sparrenabstände, Modulanordnung sowie die örtlichen Wind- und Schneelasten geprüft werden.

Die Anzahl und Position der Dachhaken und Schienen richtet sich nach der projektspezifischen System- und Statikplanung. Maßgeblich sind die aktuellen Clenergy-Planungsunterlagen, die Montagevorgaben des Modulherstellers sowie die örtlichen Bau- und Sicherheitsbestimmungen.

Dachhaken müssen an tragfähigen Sparren und nicht ausschließlich an Dachlatten befestigt werden. Montage, Erdung und elektrischer Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen.

Häufige Fragen

Ist das Sicherheitspaket eine vollständige Unterkonstruktion?
Nein. Das Paket dient als Ergänzung einer vorhandenen oder geplanten Clenergy SolarRoof Pro 2.0 Unterkonstruktion.

Für wie viele PV-Module ist das Paket geeignet?
Das Sicherheitspaket ist keiner festen Modulanzahl zugeordnet. Die benötigten Komponenten hängen von der Anordnung der Module, dem Dachaufbau und der statischen Auslegung ab.

Sind Photovoltaikmodule enthalten?
Nein. Im Lieferumfang befinden sich ausschließlich die aufgeführten Komponenten der Unterkonstruktion.

Kann das Paket mit anderen Montagesystemen kombiniert werden?
Die Komponenten sind für das Clenergy PV-ezRack SolarRoof Pro 2.0 System zusammengestellt. Eine Kombination mit Systemen anderer Hersteller sollte nur nach technischer Prüfung erfolgen.

Wann wird das Sicherheitspaket benötigt?
Es kann verwendet werden, wenn die projektspezifische Planung zusätzliche Schienen, Dachhaken, Klemmen oder Erdungskomponenten vorsieht. Die endgültige Auslegung muss anhand des konkreten Gebäudes erfolgen.

Garantie und Herstellerinformationen

Hersteller:
Clenergy Deutschland GmbH
Willy-Brandt-Straße 23
20457 Hamburg
Deutschland

Telefon: +49 (0) 40 3562 389 00
E-Mail: sales@clenergy.com

Elektrischer Anschluss, Erdung und Montage der Photovoltaikanlage dürfen nur durch qualifiziertes Fachpersonal erfolgen. Vor der Montage müssen Tragfähigkeit, Dachaufbau, Sparrenabstände sowie die örtlichen Wind- und Schneelasten geprüft werden. Es gelten die Sicherheits-, Planungs- und Installationsvorgaben der jeweils aktuellen Herstellerunterlagen.
