SL Rack Schrägdach Sicherheitspaket – Montagematerial als Reserve

Das SL Rack Schrägdach Sicherheitspaket ergänzt Ihr Montageset um zusätzliche Unterkonstruktionskomponenten. Es ist als Materialpuffer gedacht, wenn sich während der Planung oder Montage herausstellt, dass mehr Bauteile benötigt werden als zunächst vorgesehen.

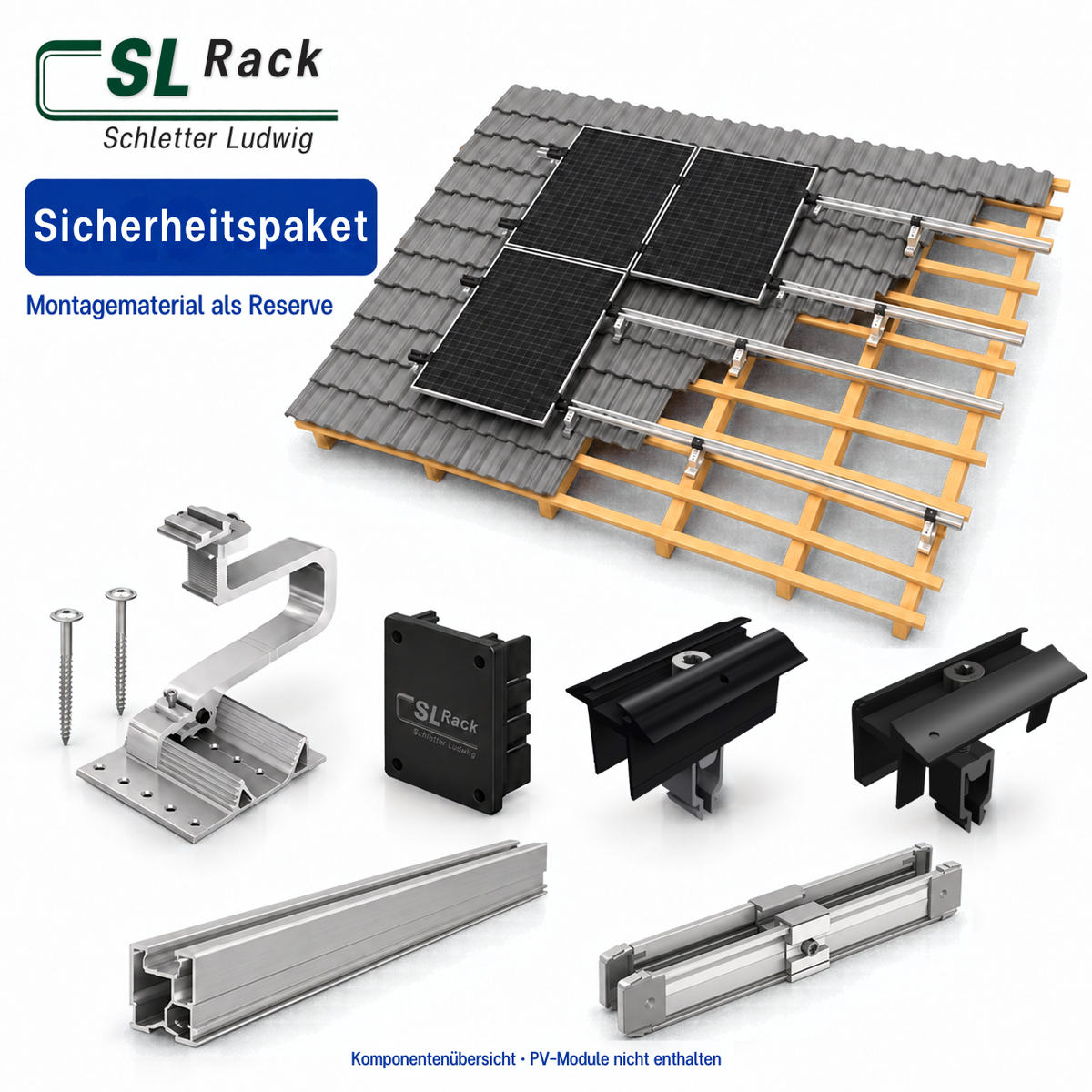

Das Reservepaket umfasst RAIL 40-Tragschienen, Tellerkopfschrauben, schwarze Vario-Mittel- und Endklemmen mit Erdung, schwarze Schienenendkappen, Innenverbinder RAIL 2.0 und Dachhaken 3D SL Alu L. So können zusätzlich benötigte Komponenten zusammen mit dem Hauptset bestellt werden.

Die passenden Reservebauteile wählen Sie anhand Ihrer konkreten Anlagenplanung. Gleichen Sie insbesondere zusätzliche Schienenlängen, Dachhakenpositionen und Klemmen mit dem tatsächlichen Bedarf ab.

Wichtiger Hinweis: Das Sicherheitspaket ist ein Ergänzungspaket ohne fest zugeordnete Modulanzahl. Es ersetzt keine statische Planung. Photovoltaikmodule sind nicht im Lieferumfang enthalten.

Weitere Setgrößen und das Reservepaket finden Sie in der Übersicht der SL Rack Schrägdach-Komplett-Sets.

Produktvorteile

• Zusätzliche Montagekomponenten als Materialpuffer zum Hauptset
• RAIL 40-Aluminiumschienen mit 2.400 mm Länge
• Schwarze Vario-Mittel- und Endklemmen mit Erdungspin
• Schwarze Endkappen für einen sauberen Schienenabschluss
• Innenverbinder RAIL 2.0 passend zu RAIL 40
• Tellerkopfschrauben 8 × 100 mm mit TX 40-Antrieb
• Dreidimensional verstellbare Aluminium-Dachhaken 3D SL Alu L

Technische Details

• Hersteller / System: SL Rack Schrägdachsystem mit RAIL 40
• Ausführung: Reserve- und Ergänzungspaket ohne feste Modulanzahl
• Dachanbindung: Dachhaken 3D SL Alu L für geeignete Ziegel- und Dachpfannendächer
• Modulausrichtung: gemäß Modulfreigabe, Schienenführung und statischer Anlagenplanung
• Tragschiene: RAIL 40, Art.-Nr. 81140-2400
• Schienenlänge: 2.400 mm; Profilbreite / Profilhöhe: 40 / 40 mm
• Schienenmaterial / Schienenfarbe: Aluminium / blank
• Mittel- und Endklemmen: Vario mit Erdung, schwarz eloxiert
• Rahmenhöhen: 28–45 mm; Eignung gemäß Modul- und Klemmenfreigabe prüfen

• Klemmlänge: 70 mm
• Schienenverbinder: Innenverbinder RAIL 2.0 für RAIL 40, Art.-Nr. 81140-02
• Schienenendkappen: Kunststoff, schwarz, Art.-Nr. 94640-05
• Holzbauschraube: 8 × 100 mm, Tellerkopf, TX 40, galvanisch verzinkter Stahl
• Wind- und Schneelasten, Befestigungsabstände und Schienenüberstände: nach projektbezogener statischer Berechnung
• Dachhaken: 3D SL Alu L (lang), Art.-Nr. 11100-01; Aluminium mit Edelstahlschraube

Lieferumfang

• 1x Tragschiene RAIL 40, Länge 2.400 mm – Art.-Nr. 81140-2400
• 10x Tellerkopfschraube 8 × 100 mm, TX 40 – Art.-Nr. 92108-10
• 4x Mittelklemme Vario mit Erdung, schwarz – Art.-Nr. 96141-01
• 2x Kunststoff-Endkappe RAIL 40, schwarz – Art.-Nr. 94640-05
• 1x Innenverbinder RAIL 2.0 für RAIL 40 – Art.-Nr. 81140-02
• 2x Endklemme Vario mit Erdung, schwarz – Art.-Nr. 96162-01
• 4x Dachhaken 3D SL Alu L (lang) – Art.-Nr. 11100-01

Downloads

• Dachhaken_3D_SL_Alu_Generationen_Vergleich_Montagehinweis_DE

• SL_Rack_Befestigungsschrauben-Schraegdach_Produktblatt_DE

• SL_Rack_Dachhaken_3D_SL_Alu_Produktblatt_DE

• SL_Rack_RAILs_Produktblatt_DE

• SL_Rack-Modulklemmen-Produktblatt-DE

Planung und Montage

Vor der Bestellung müssen Modulabmessungen, Rahmenhöhe, freigegebene Klemmbereiche, Modulanordnung und Dachaufbau abgeglichen werden. Standort, Gebäudehöhe, örtliche Wind- und Schneelasten sowie Sparrenabstände bestimmen den tatsächlichen Materialbedarf. Der SL Rack-Konfigurator Solar.Pro.Tool unterstützt die Systemplanung.

Anzahl und Position der Dachhaken sowie die erforderlichen Schrauben sind anhand der tragenden Dachkonstruktion zu bestimmen. Dachhaken werden an geeigneten Sparren befestigt. Die Dachziegel dürfen nicht durch den Haken belastet werden; erforderliche Abstände und Bearbeitungsschritte richten sich nach den Herstellerunterlagen.

Schienenführung, Verbindungsstellen, Klemmenpositionen und Anzugsmomente müssen den aktuellen SL Rack-Unterlagen und den Montagevorgaben des Modulherstellers entsprechen. Die Tragfähigkeit des Daches ist gesondert zu prüfen. Montage und statische Beurteilung sollten durch einen qualifizierten Fachbetrieb erfolgen; Potentialausgleich und Erdung gehören in die elektrische Anlagenplanung.

Wählen Sie die Reserve nach den zusätzlich benötigten Bauteilen aus. Ein Pufferpaket kann Materialengpässe verringern; ob seine Mengen ausreichen, ergibt sich aus dem Abgleich mit dem Bauvorhaben.

Häufige Fragen

Wofür ist das Sicherheitspaket gedacht?
Es bietet zusätzliches Montagematerial als Reserve, wenn sich Ihr tatsächlicher Bedarf gegenüber der ursprünglichen Materialplanung erhöht.

Für wie viele Module reicht das Sicherheitspaket?
Dem Paket ist keine feste Modulanzahl zugeordnet. Der Nutzen richtet sich danach, welche Komponenten und Mengen für Ihr Bauvorhaben zusätzlich benötigt werden.

Ist das ein Paket für Absturzsicherung oder Blitzschutz?
Die Bezeichnung Sicherheitspaket bezieht sich hier auf den Materialpuffer. Der Lieferumfang besteht aus den aufgeführten Unterkonstruktionskomponenten.

Sind Photovoltaikmodule enthalten?
Das Paket umfasst ausschließlich die aufgeführten Bauteile der Unterkonstruktion. Photovoltaikmodule sind nicht enthalten.

Passt die Reserve zu jedem Montagesystem?
Das Paket ist für die aufgeführten SL Rack-Komponenten vorgesehen. Bei abweichenden Systemen, Artikelgenerationen oder Dachanbindungen muss die Kompatibilität vorab geprüft werden.

Reicht damit das Material in jedem Fall aus?
Die erforderlichen Mengen hängen von Dach, Modulanordnung und statischer Planung ab. Vergleichen Sie Hauptset und Reserve gemeinsam mit Ihrer projektspezifischen Stückliste.

Garantie und Herstellerinformationen

SL Rack gewährt für tragende Metallkomponenten eine zehnjährige Haltbarkeitsgarantie ab Kaufdatum gemäß den Herstellerbedingungen. Kunststoff-Endkappen sind davon nicht erfasst.
