SL Rack Schrägdach-Unterkonstruktion für 10 PV-Module

Die SL Rack Schrägdach-Unterkonstruktion für 10 Module ist ein zusammengestelltes Montageset für eine Photovoltaikanlage mit 10 Modulen auf einem geneigten Dach. Mit RAIL 40-Tragschienen und passendem Montagezubehör bietet das Paket eine übersichtliche Grundlage für die Umsetzung Ihres Schrägdachprojekts.

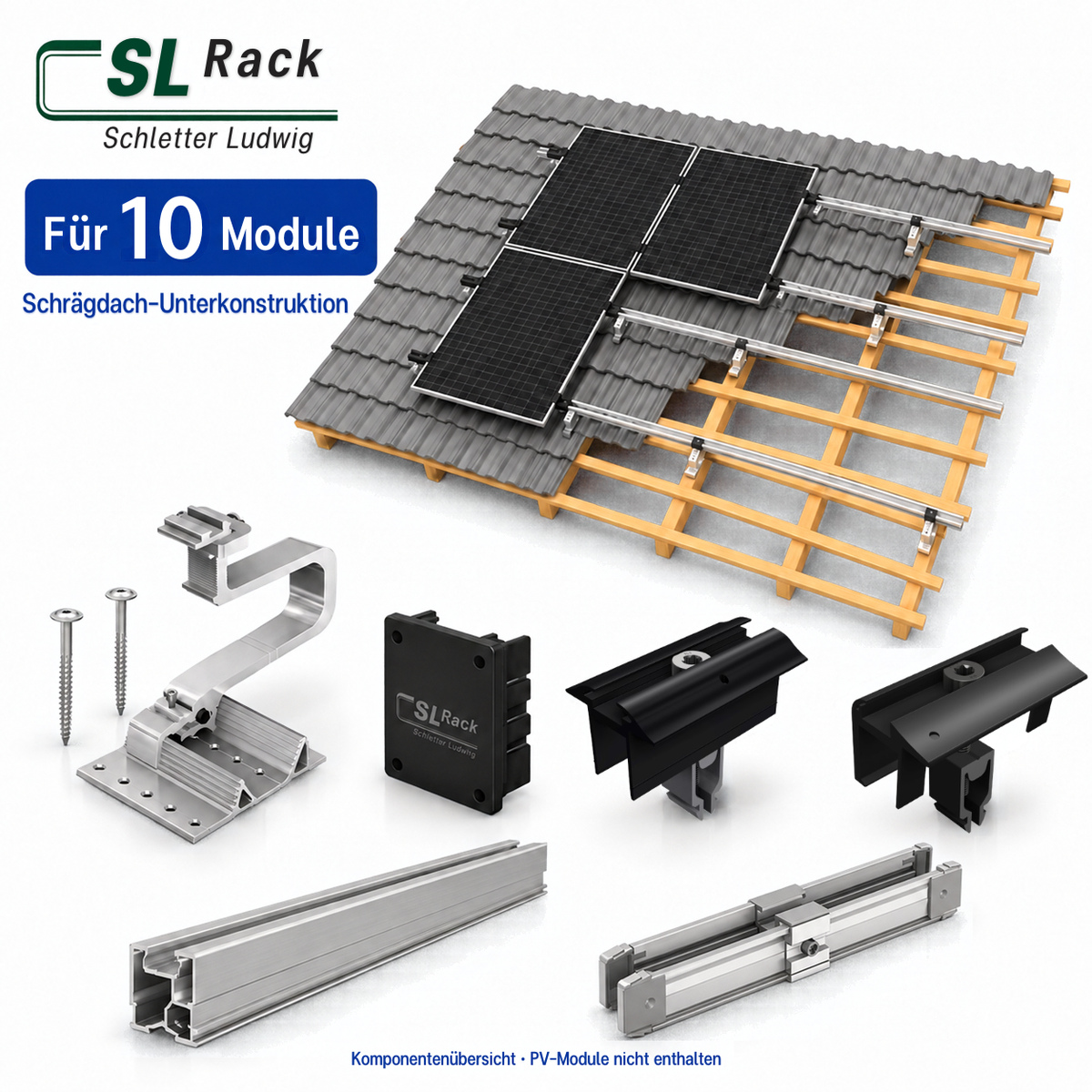

Zum Set gehören Aluminium-Tragschienen RAIL 40 mit 2.400 mm Länge, Dachhaken 3D SL Alu L, Tellerkopfschrauben, schwarze Vario-Mittel- und Endklemmen mit Erdung, schwarze Schienenendkappen sowie Innenverbinder RAIL 2.0. Die Dachhaken dienen der Anbindung an geeignete Sparren bei passender Ziegel- oder Dachpfanneneindeckung.

Die aluminiumfarbenen Tragschienen bilden zusammen mit den schwarzen Klemmen und Endkappen die Unterkonstruktion. Die Innenverbinder ermöglichen die Längsverbindung von RAIL 40-Schienen. Die Erdungspins der Vario-Klemmen unterstützen den Potentialausgleich gemäß der elektrischen Anlagenplanung.

Wichtiger Hinweis: Photovoltaikmodule sind nicht im Lieferumfang enthalten.

Weitere Setgrößen und das Reservepaket finden Sie in der Übersicht der SL Rack Schrägdach-Komplett-Sets.

Produktvorteile

• Montageset für 10 PV-Module
• RAIL 40-Aluminiumschienen mit 2.400 mm Länge
• Schwarze Vario-Mittel- und Endklemmen mit Erdungspin
• Schwarze Endkappen für einen sauberen Schienenabschluss
• Innenverbinder RAIL 2.0 passend zu RAIL 40
• Tellerkopfschrauben 8 × 100 mm mit TX 40-Antrieb
• Dreidimensional verstellbare Aluminium-Dachhaken 3D SL Alu L

Technische Details

• Hersteller / System: SL Rack Schrägdachsystem mit RAIL 40
• Ausführung: Montageset für 10 PV-Module
• Dachanbindung: Dachhaken 3D SL Alu L für geeignete Ziegel- und Dachpfannendächer
• Modulausrichtung: gemäß Modulfreigabe, Schienenführung und statischer Anlagenplanung
• Tragschiene: RAIL 40, Art.-Nr. 81140-2400
• Schienenlänge: 2.400 mm; Profilbreite / Profilhöhe: 40 / 40 mm
• Schienenmaterial / Schienenfarbe: Aluminium / blank
• Mittel- und Endklemmen: Vario mit Erdung, schwarz eloxiert
• Rahmenhöhen: 28–45 mm; Eignung gemäß Modul- und Klemmenfreigabe prüfen
• Klemmlänge: 70 mm
• Schienenverbinder: Innenverbinder RAIL 2.0 für RAIL 40, Art.-Nr. 81140-02
• Schienenendkappen: Kunststoff, schwarz, Art.-Nr. 94640-05
• Holzbauschraube: 8 × 100 mm, Tellerkopf, TX 40, galvanisch verzinkter Stahl
• Wind- und Schneelasten, Befestigungsabstände und Schienenüberstände: nach projektbezogener statischer Berechnung
• Dachhaken: 3D SL Alu L (lang), Art.-Nr. 11100-01; Aluminium mit Edelstahlschraube

Lieferumfang

• 10x Tragschiene RAIL 40, Länge 2.400 mm – Art.-Nr. 81140-2400
• 100x Tellerkopfschraube 8 × 100 mm, TX 40 – Art.-Nr. 92108-10
• 16x Mittelklemme Vario mit Erdung, schwarz – Art.-Nr. 96160-01
• 4x Kunststoff-Endkappe RAIL 40, schwarz – Art.-Nr. 94640-05
• 8x Innenverbinder RAIL 2.0 für RAIL 40 – Art.-Nr. 81140-02
• 4x Endklemme Vario mit Erdung, schwarz – Art.-Nr. 96162-01
• 30x Dachhaken 3D SL Alu L (lang) – Art.-Nr. 11100-01

Downloads

• Dachhaken_3D_SL_Alu_Generationen_Vergleich_Montagehinweis_DE

• SL_Rack_Befestigungsschrauben-Schraegdach_Produktblatt_DE

• SL_Rack_Dachhaken_3D_SL_Alu_Produktblatt_DE

• SL_Rack_RAILs_Produktblatt_DE

• SL_Rack-Modulklemmen-Produktblatt-DE

Planung und Montage

Vor der Bestellung müssen Modulabmessungen, Rahmenhöhe, freigegebene Klemmbereiche, Modulanordnung und Dachaufbau abgeglichen werden. Standort, Gebäudehöhe, örtliche Wind- und Schneelasten sowie Sparrenabstände bestimmen den tatsächlichen Materialbedarf. Der SL Rack-Konfigurator Solar.Pro.Tool unterstützt die Systemplanung.

Anzahl und Position der Dachhaken sowie die erforderlichen Schrauben sind anhand der tragenden Dachkonstruktion zu bestimmen. Dachhaken werden an geeigneten Sparren befestigt. Die Dachziegel dürfen nicht durch den Haken belastet werden; erforderliche Abstände und Bearbeitungsschritte richten sich nach den Herstellerunterlagen.

Schienenführung, Verbindungsstellen, Klemmenpositionen und Anzugsmomente müssen den aktuellen SL Rack-Unterlagen und den Montagevorgaben des Modulherstellers entsprechen. Die Tragfähigkeit des Daches ist gesondert zu prüfen. Montage und statische Beurteilung sollten durch einen qualifizierten Fachbetrieb erfolgen; Potentialausgleich und Erdung gehören in die elektrische Anlagenplanung.

Die genannte Modulanzahl dient der Auswahl der Setgröße. Ob die gelieferten Mengen für die geplanten Reihen, Modulabmessungen und Befestigungspunkte ausreichen, ist vor der Montage anhand der Stückliste zu prüfen.

Häufige Fragen

Sind die 10 Photovoltaikmodule im Lieferumfang enthalten?
Das Angebot umfasst die aufgeführte Unterkonstruktion und das Montagezubehör. Photovoltaikmodule sind nicht enthalten.

Sind Dachhaken enthalten?
Dieses Set umfasst Dachhaken 3D SL Alu L (lang), Art.-Nr. 11100-01. Ihre Eignung und die erforderliche Anzahl ergeben sich aus der Dach- und Anlagenplanung.

Ist das Set auch für Blech- oder Trapezdächer geeignet?
Die enthaltenen Dachhaken sind für geeignete Ziegel- und Dachpfannendächer vorgesehen. Für Blech- oder Trapezdächer werden passende andere Dachanbindungen benötigt.

Können die Module hochkant oder quer montiert werden?
Die zulässige Ausrichtung und Schienenführung ergeben sich aus Modulvorgaben und Anlagenplanung. Je nach Anordnung können zusätzliche Komponenten erforderlich sein.

Passt das Set für jedes PV-Modul?
Modulabmessungen, Rahmenhöhe, Klemmbereiche und Auflage müssen mit den enthaltenen Klemmen und der geplanten Schienenführung übereinstimmen. Die Herstellerfreigaben sind maßgeblich.

Kann ich zusätzliches Montagematerial als Reserve bestellen?
Das SL Rack Schrägdach Sicherheitspaket bietet Komponenten als Materialpuffer. Gleichen Sie die darin enthaltenen Bauteile und Mengen mit Ihrem zusätzlichen Bedarf ab.

Als Ergänzung können Sie das SL Rack Schrägdach Sicherheitspaket als Materialreserve auswählen.

Garantie und Herstellerinformationen

SL Rack gewährt für tragende Metallkomponenten eine zehnjährige Haltbarkeitsgarantie ab Kaufdatum gemäß den Herstellerbedingungen. Kunststoff-Endkappen sind davon nicht erfasst.
