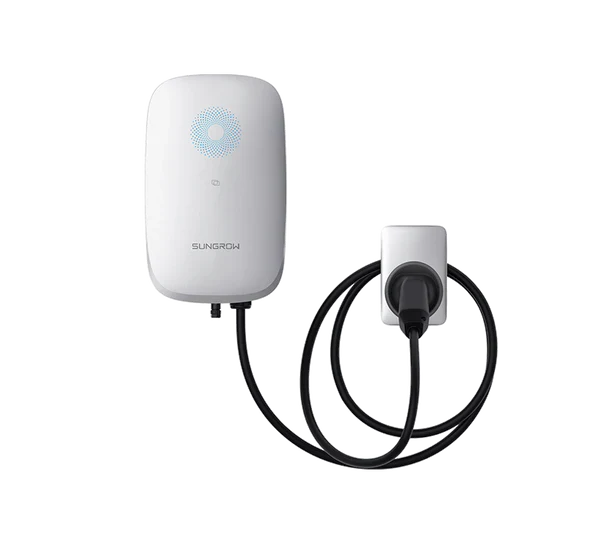

Sungrow EV Charger AC22E-01 Wallbox 22 kW

Sungrow EV Charger AC22E-01 Wallbox 22 kW

Der Sungrow EV Charger AC22E-01 ist eine intelligente 22-kW-Wallbox für das komfortable Laden von Elektrofahrzeugen zu Hause, im Unternehmen oder in Kombination mit einer Photovoltaikanlage. Die Ladeleistung ist flexibel auf 11 kW oder 22 kW konfigurierbar und eignet sich dadurch für unterschiedliche Anforderungen und Installationssituationen.

Dank des fest integrierten 7 m langen Typ-2-Ladekabels lässt sich das Fahrzeug bequem anschließen. Die Steuerung erfolgt je nach Anwendung über App, RFID oder EMS-Anbindung. Über die iSolarCloud-App können Ladezeiten, Betriebsmodi und Systemdaten komfortabel verwaltet werden.

Besonders interessant ist der AC22E-01 für Nutzer einer Sungrow PV- und Speicherlösung. In Kombination mit kompatiblen Sungrow Hybrid-Wechselrichtern kann die Wallbox in das Energiemanagement eingebunden werden und unterstützt verschiedene Lademodi wie Eco Charging, Fast Charging, geplantes Laden und individuelles Laden.

Für einen sicheren Betrieb verfügt die Wallbox über eine integrierte 6-mA-DC-Fehlerstromerkennung, Überlastschutz, Temperaturüberwachung, Überspannungsschutz und Erdschlussüberwachung. Die robuste Bauweise mit IP65-Schutz und IK10-Stoßfestigkeit macht den Sungrow EV Charger sowohl für Innenbereiche als auch für Außenbereiche geeignet.

Mit WLAN, Ethernet, 4G und RS485 bietet die Wallbox flexible Kommunikationsmöglichkeiten. Zusätzlich unterstützt sie OCPP 1.6J und kann dadurch auch in professionelle Lade- und Energiemanagementsysteme eingebunden werden.

Produktvorteile

• 22 kW maximale Ladeleistung, auf 11 kW konfigurierbar
• Fest integriertes 7 m Typ-2-Ladekabel
• Steuerung per App, RFID und EMS möglich
• PV-Integration mit kompatiblen Sungrow Hybrid-Systemen
• Verschiedene Lademodi: Eco, Fast Charging, geplantes und individuelles Laden
• Integrierte 6-mA-DC-Fehlerstromerkennung
• Kommunikation über WLAN, Ethernet, 4G und RS485
• OCPP 1.6J kompatibel
• IP65 und IK10 für robuste Innen- und Außenmontage
• Wandmontage standardmäßig möglich, Standsäule optional

Technische Details

• Produkttyp: AC-Wallbox für Elektrofahrzeuge
• Max. Ladeleistung: 22 kW / 11 kW konfigurierbar
• Netzanschluss: 3 / N / PE, 230 V / 400 V
• Max. Eingangsstrom: 32 A
• Max. Ladestrom: 32 A / 16 A konfigurierbar
• Ladekabel: 7 m, Typ 2
• Authentifizierung: Plug & Play, RFID, iSolarCloud App, iEnergy Charge App
• Kommunikation: RS485, WLAN, Ethernet, 4G
• Kommunikationsprotokoll: OCPP 1.6J
• Schutzart: IP65
• Stoßfestigkeit: IK10
• Betriebstemperatur: -30 °C bis 50 °C
• Abmessungen: 214 x 346 x 125 mm
• Gewicht: unter 6,65 kg
• Montage: Wandmontage, Standsäule optional

Anschluss und Kompatibilität

Die Sungrow EV Charger AC22E-01 Wallbox 22 kW ist eine fest anzuschließende Ladestation mit Typ-2-Ladekabel. Montage, Netzanschluss, Schutztechnik und Inbetriebnahme müssen durch eine qualifizierte Elektrofachkraft erfolgen.

• Netzanschluss: Je nach Anschluss und Konfiguration sind einphasiges Laden sowie dreiphasig 11 oder 22 kW möglich.
• Schutz: Externe Leitungsschutz- und Fehlerstrom-Schutzeinrichtungen sind entsprechend Herstellerunterlagen und örtlichen Vorschriften vorzusehen.
• Sungrow-System: PV-Überschussladen und dynamisches Lastmanagement benötigen eine unterstützte Sungrow-Systemkonfiguration, passende Firmware und Energiemessung.
• Kommunikation: Je nach Anlagenaufbau erfolgt die Einbindung direkt über einen kompatiblen Sungrow Hybrid-Wechselrichter oder über den Sungrow iHomeManager.
• MID-Zähler: Ein MID-konformer Zähler ist nur enthalten beziehungsweise verfügbar, wenn dies bei der konkreten Ausführung ausdrücklich angegeben ist.

Lieferumfang

• 1 x Sungrow EV Charger AC22E-01 Wallbox 22 kW
• 1 x integriertes 7 m Typ-2-Ladekabel
• Montagematerial
• Dokumentation / Bedienungsanleitung

Wichtiger Hinweis

Für bestimmte Energiemanagement- und Lastmanagementfunktionen kann zusätzlich ein passender Sungrow Smart Meter erforderlich sein. Ein MID-zertifizierter Zähler ist laut Sungrow-Datenblatt optional und sollte nur als enthalten angegeben werden, wenn er tatsächlich im Paket beiliegt

Downloads

Datenblatt - Sungrow AC22E-01

Installationsanleitung - Sungrow AC22E-01

Benutzerhandbuch - Sungrow AC22E-01

Häufige Fragen

Kann die Wallbox mit 11 statt 22 kW betrieben werden?
Ja. Die Ladeleistung beziehungsweise der maximale Strom kann entsprechend Installation und Fahrzeug konfiguriert werden.

Unterstützt sie PV-Überschussladen?
Ja, wenn sie in eine unterstützte Sungrow-Anlage mit passender Energiemessung, Kommunikation und Firmware eingebunden wird.

Ist ein MID-Zähler integriert?
Nur bei der entsprechend ausgewiesenen Ausführung. Bei anderen Varianten kann der MID-Zähler optional sein.

Benötige ich einen iHomeManager?
Das hängt vom verwendeten Sungrow-Wechselrichter und der gewünschten Systemfunktion ab. Bei bestimmten Anlagen erfolgt die Einbindung über den iHomeManager.

Wer darf die Wallbox installieren?
Die feste Elektroinstallation, Schutztechnik und Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen.

Garantie und Herstellerinformationen

Informationen zur Produktsicherheit (GPSR)
Hersteller: Sungrow Power Supply Co., Ltd., No. 1699 Xiyou Road, New & High Tech Zone, Hefei, Anhui 230088, China
Verantwortliche Stelle / Kontakt in der EU: Sungrow Deutschland GmbH, Balanstraße 59, 81541 München, Deutschland
Kontakt: germany@sungrow-emea.com, +49 (0) 89 998241402

Sicherheitshinweise
Elektrischer Anschluss, Schutzmaßnahmen, Parametrierung und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen. Auch nach dem Abschalten können gefährliche Spannungen anliegen. Es gelten die Warnhinweise, Netzanschlussbedingungen und Installationsvorgaben der aktuellen Herstellerunterlagen.

Herstellergarantie
Für die Sungrow Residential AC-Wallbox gelten laut Herstellergarantie 5 Jahre bei der AC-Charger-Combo-Solution beziehungsweise 3 Jahre bei der L1-Version. Maßgeblich sind die konkrete Geräteversion, das Typenschild, das Installationsland und die zum Kaufzeitpunkt gültigen Garantiebedingungen.
