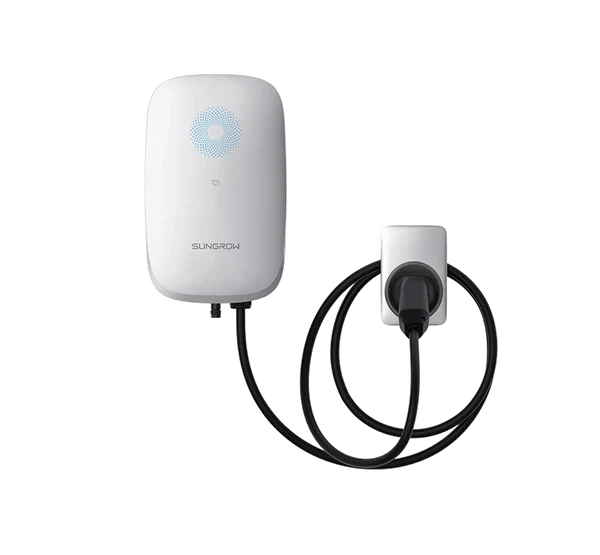

Sungrow G2 Charger AC22E-01 Wallbox 22 kW inkl. MID Zähler

Sungrow G2 Charger AC22E-01 Wallbox 22 kW mit MID

Der Sungrow G2 Charger AC22E-01 mit MID ist eine intelligente 22-kW-Wallbox für das komfortable Laden von Elektrofahrzeugen zu Hause, im Unternehmen oder in Verbindung mit einer Photovoltaikanlage. Durch den integrierten MID-zertifizierten Energiezähler eignet sich diese Variante besonders für Anwendungen, bei denen der geladene Strom genauer erfasst oder dokumentiert werden soll.

Die Ladeleistung ist flexibel konfigurierbar: Bei dreiphasigem Anschluss sind bis zu 22 kW oder 11 kW möglich. Bei einphasigem Anschluss unterstützt die Wallbox bis zu 7,4 kW. Dadurch lässt sich der Sungrow G2 Charger an unterschiedliche Installationssituationen und Netzanschlüsse anpassen.

Besonders stark ist die Wallbox in Kombination mit einer Sungrow PV- und Speicherlösung. In Verbindung mit kompatiblen Sungrow Hybrid-Wechselrichtern kann die Ladestation in das Energiemanagement eingebunden werden und unterstützt eine effiziente Nutzung des erzeugten Solarstroms. Je nach Systemaufbau sind Funktionen wie intelligentes Laden, Lastmanagement und PV-orientiertes Laden möglich.

Die Bedienung erfolgt bequem per App, RFID-Karte oder Plug-&-Play. Über die App lassen sich Ladevorgänge überwachen und steuern. Zusätzlich unterstützt die Wallbox OCPP 1.6J und kann dadurch auch in professionelle Lade- und Energiemanagementsysteme eingebunden werden.

Für einen sicheren Betrieb verfügt der AC22E-01 über eine integrierte 6-mA-DC-Fehlerstromerkennung, Überlastschutz, Temperaturüberwachung, Überspannungsschutz und Erdschlussüberwachung. Die Schutzarten IP65 und IK10 machen die Wallbox robust für die Innen- und Außenmontage.

Mit WLAN, Ethernet, 4G und RS485 bietet die Sungrow Wallbox flexible Kommunikationsmöglichkeiten. Das fest integrierte Typ-2-Ladekabel ermöglicht ein komfortables Anschließen des Fahrzeugs ohne separates Ladekabel.

Produktvorteile

• 22 kW Wallbox für Elektrofahrzeuge
• Variante mit integriertem MID-zertifiziertem Energiezähler
• Ladeleistung auf 22 kW oder 11 kW konfigurierbar
• Bis zu 7,4 kW bei einphasigem Anschluss
• Integriertes Typ-2-Ladekabel
• Steuerung per App, RFID oder Plug-&-Play
• PV-Integration mit kompatiblen Sungrow Hybrid-Systemen
• OCPP 1.6J kompatibel
• Integrierte 6-mA-DC-Fehlerstromerkennung
• Kommunikation über RS485, WLAN, Ethernet und 4G
• IP65 und IK10 für robuste Innen- und Außenmontage

Technische Details

• Produkttyp: AC-Wallbox für Elektrofahrzeuge
• Max. Ladeleistung: 22 kW / 11 kW konfigurierbar
• Einphasige Ladeleistung: bis zu 7,4 kW
• Netzanschluss: 3 / N / PE, 230 V / 400 V
• Max. Eingangsstrom: 32 A
• Max. Ladestrom: 32 A / 16 A konfigurierbar
• Ladestecker: Typ 2
• Energiezähler: MID-zertifizierter Zähler integriert
• Authentifizierung: Plug-&-Play, RFID-Karte, App
• Kommunikation: RS485, WLAN, Ethernet, 4G
• Kommunikationsprotokoll: OCPP 1.6J
• Fehlerstromerkennung: DC 6 mA
• Schutzart: IP65
• Stoßfestigkeit: IK10
• Betriebstemperatur: -30 °C bis 50 °C
• Abmessungen: 214 x 346 x 125 mm
• Gewicht: unter 6,65 kg
• Montage: Wandmontage, Standsäule optional

Anschluss und Kompatibilität

Die Sungrow G2 Charger AC22E-01 Wallbox 22 kW inkl. MID Zähler ist eine fest anzuschließende Ladestation mit Typ-2-Ladekabel. Montage, Netzanschluss, Schutztechnik und Inbetriebnahme müssen durch eine qualifizierte Elektrofachkraft erfolgen.

• Netzanschluss: Je nach Anschluss und Konfiguration sind einphasiges Laden sowie dreiphasig 11 oder 22 kW möglich.
• Schutz: Externe Leitungsschutz- und Fehlerstrom-Schutzeinrichtungen sind entsprechend Herstellerunterlagen und örtlichen Vorschriften vorzusehen.
• Sungrow-System: PV-Überschussladen und dynamisches Lastmanagement benötigen eine unterstützte Sungrow-Systemkonfiguration, passende Firmware und Energiemessung.
• Kommunikation: Je nach Anlagenaufbau erfolgt die Einbindung direkt über einen kompatiblen Sungrow Hybrid-Wechselrichter oder über den Sungrow iHomeManager.
• MID-Zähler: Ein MID-konformer Zähler ist nur enthalten beziehungsweise verfügbar, wenn dies bei der konkreten Ausführung ausdrücklich angegeben ist.

Lieferumfang

• 1 x Sungrow G2 Charger AC22E-01 Wallbox 22 kW mit MID
• 1 x integriertes Typ-2-Ladekabel
• RFID-Karten, sofern im Lieferpaket enthalten
• Montagematerial
• Dokumentation / Bedienungsanleitung

Wichtiger Hinweis

Für bestimmte Lastmanagement- und PV-Überschussladefunktionen kann zusätzlich ein passender Sungrow Smart Energy Meter oder der Sungrow iHomeManager erforderlich sein. Laut Sungrow ist die direkte PV-/Hybrid-Einbindung abhängig vom verwendeten Wechselrichter-System. Für Sungrow SHT-Wechselrichter und andere Sungrow-Wechselrichter nennt Sungrow den iHomeManager als erforderliche Ergänzung.

Downloads

Datenblatt - Sungrow AC22E-01

Installationsanleitung - Sungrow AC22E-01

Benutzerhandbuch - Sungrow AC22E-01

Häufige Fragen

Kann die Wallbox mit 11 statt 22 kW betrieben werden?
Ja. Die Ladeleistung beziehungsweise der maximale Strom kann entsprechend Installation und Fahrzeug konfiguriert werden.

Unterstützt sie PV-Überschussladen?
Ja, wenn sie in eine unterstützte Sungrow-Anlage mit passender Energiemessung, Kommunikation und Firmware eingebunden wird.

Ist ein MID-Zähler integriert?
Nur bei der entsprechend ausgewiesenen Ausführung. Bei anderen Varianten kann der MID-Zähler optional sein.

Benötige ich einen iHomeManager?
Das hängt vom verwendeten Sungrow-Wechselrichter und der gewünschten Systemfunktion ab. Bei bestimmten Anlagen erfolgt die Einbindung über den iHomeManager.

Wer darf die Wallbox installieren?
Die feste Elektroinstallation, Schutztechnik und Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen.

Garantie und Herstellerinformationen

Informationen zur Produktsicherheit (GPSR)
Hersteller: Sungrow Power Supply Co., Ltd., No. 1699 Xiyou Road, New & High Tech Zone, Hefei, Anhui 230088, China
Verantwortliche Stelle / Kontakt in der EU: Sungrow Deutschland GmbH, Balanstraße 59, 81541 München, Deutschland
Kontakt: germany@sungrow-emea.com, +49 (0) 89 998241402

Sicherheitshinweise
Elektrischer Anschluss, Schutzmaßnahmen, Parametrierung und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen. Auch nach dem Abschalten können gefährliche Spannungen anliegen. Es gelten die Warnhinweise, Netzanschlussbedingungen und Installationsvorgaben der aktuellen Herstellerunterlagen.

Herstellergarantie
Für die Sungrow Residential AC-Wallbox gelten laut Herstellergarantie 5 Jahre bei der AC-Charger-Combo-Solution beziehungsweise 3 Jahre bei der L1-Version. Maßgeblich sind die konkrete Geräteversion, das Typenschild, das Installationsland und die zum Kaufzeitpunkt gültigen Garantiebedingungen.

Garantiebedingungen: Herstellerinformationen öffnen
Herstellerkontakt: Kontaktinformationen öffnen

Die Herstellergarantie ist eine freiwillige Leistung des Herstellers und besteht zusätzlich zu den gesetzlichen Gewährleistungsrechten gegenüber BlueTC. Für einen Garantieanspruch sollten Rechnung, Seriennummer, Garantiezertifikat und Inbetriebnahmedokumentation dauerhaft aufbewahrt werden.
