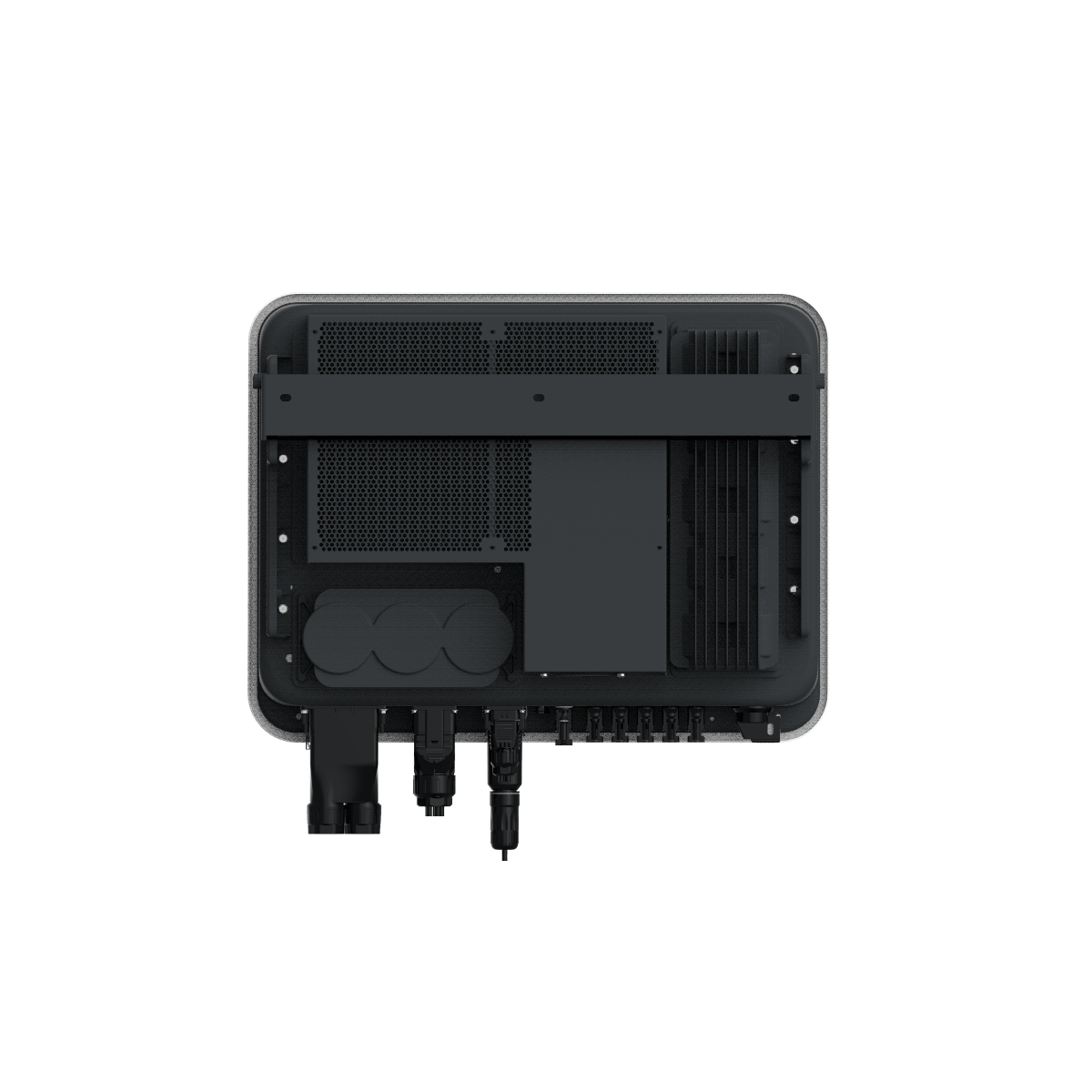

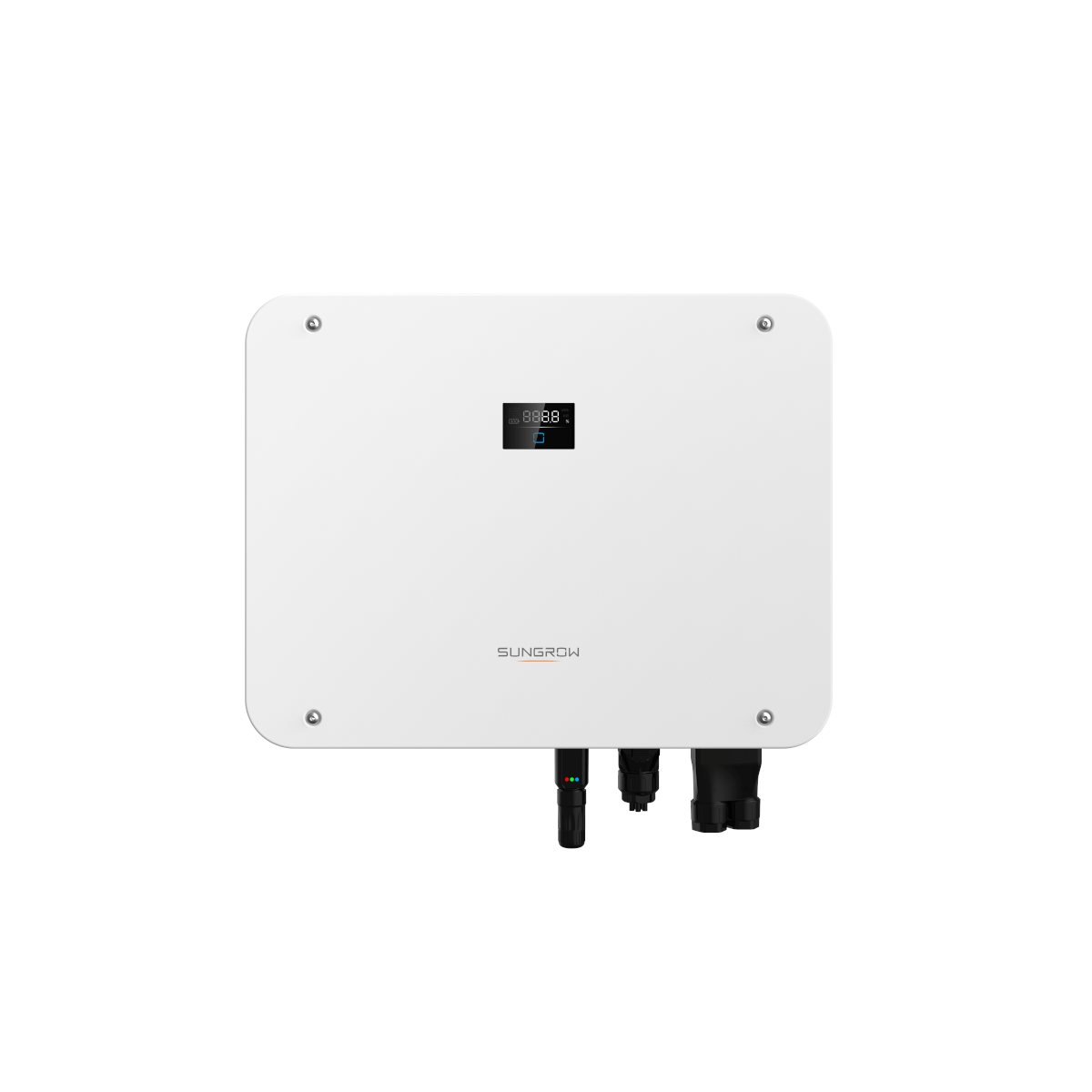

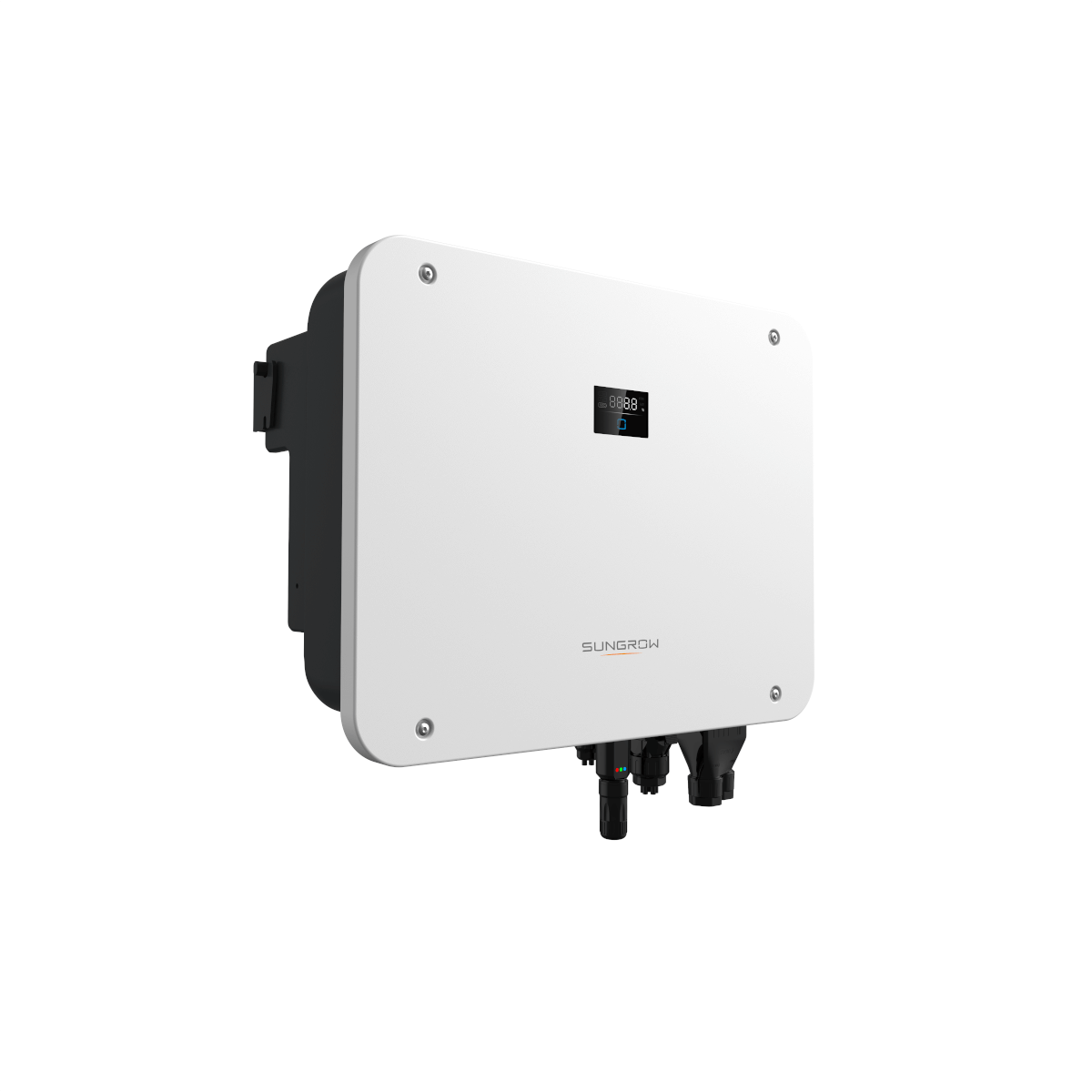

Sungrow SH20T Hybrid Wechselrichter 20 kW inkl. Smart Meter

Sungrow SH20T Hybrid Wechselrichter 20 kW inkl. Smart Meter

Der Sungrow SH20T ist ein dreiphasiger Hybrid-Wechselrichter für leistungsstarke Photovoltaikanlagen mit Batteriespeicher. Mit 20 kW AC-Ausgangsleistung, bis zu 40 kW maximaler PV-Eingangsleistung und drei unabhängigen MPP-Trackern eignet sich der Wechselrichter ideal für größere Hausanlagen, Gewerbeobjekte und PV-Systeme mit mehreren Dachausrichtungen.

Durch die hohe DC/AC-Auslegung kann der SH20T auch größere PV-Generatoren effizient einbinden. Die drei MPP-Tracker mit insgesamt fünf String-Anschlüssen ermöglichen eine flexible Anlagenplanung und helfen dabei, den Solarertrag bei unterschiedlichen Dachflächen optimal zu nutzen.

Der integrierte Hochvolt-Batterieanschluss ermöglicht die Kombination mit kompatiblen Sungrow Batteriespeichern wie der SBR- oder SBH-Serie. So kann überschüssiger Solarstrom gespeichert und später im Haushalt oder Betrieb genutzt werden.

Für zusätzliche Versorgungssicherheit bietet der Sungrow SH20T eine Backup-Funktion mit integriertem 63-A-Bypass. Dadurch können bei entsprechender Installation auch größere Verbraucher oder ganze Hauslasten im Ersatzstrombetrieb versorgt werden.

Im Lieferumfang sind bereits ein WiNet-S2-Modul zur WLAN-Kommunikation sowie ein 3-phasiger Smart Meter enthalten. Dadurch kann der Wechselrichter direkt in das Energiemanagement eingebunden und über die iSolarCloud-App oder das iSolarCloud-Portal überwacht werden.

Mit IP65-Schutz, robuster Bauweise und moderner Kommunikation über RS485, WLAN, Ethernet und CAN ist der Sungrow SH20T eine starke Lösung für anspruchsvolle PV- und Speichersysteme.

Produktvorteile

• Maximale Energieeffizienz: Der Wechselrichter unterstützt bis zu 40 kW PV-Eingangsleistung und 20 kW AC-Ausgangsleistung, was die optimale Nutzung von Photovoltaikanlagen ermöglicht.
• Integrierte Backup-Lösung: Dank des eingebauten 63 A Bypass wird bei einem Stromausfall eine unterbrechungsfreie Stromversorgung des gesamten Hauses sichergestellt, mit einem nahtlosen Übergang innerhalb von 10 ms.
• Flexible Einsatzmöglichkeiten: Der Wechselrichter kann 100 % unbalancierte Ausgänge im On-Grid- und Backup-Modus unterstützen, was eine vielseitige Nutzung ermöglicht.
• Schnelle Lade- und Entladezeiten: Mit einem Ladestrom von 50 A bietet der SH20T schnelle Ladezyklen, was eine effektive Energiespeicherung gewährleistet.


Installation und Betrieb

• Einfache Installation: Der Wechselrichter bietet eine Plug-and-Play-Installation und verfügt über externe Anschlüsse sowie eine integrierte Wasserwaage für eine einfache Inbetriebnahme.
• Robuste Bauweise: Schutzklasse IP65 macht den Wechselrichter wetterfest und langlebig, auch im Außenbereich.
• Leiser Betrieb: Mit einem geräuscharmen Betrieb ist der SH20T ideal für Wohngebiete.

Zusätzliche Funktionen

• Dreiphasiger Ersatzstromausgang: Der Wechselrichter ist drehstromfähig und schieflastfähig, was ihn für verschiedene Anwendungen im Haushalt oder Gewerbe nutzbar macht.
• Intelligente Steuerung: Die Konfiguration erfolgt über den iSolarCloudAssistent, wobei die Datenübertragung über integrierte WiFi- oder Ethernet-Schnittstellen zum kostenfreien iSolarCloud-Portal oder der App erfolgt.
• Flexibles Monitoring: RS485 (Modbus RTU) und Ethernet (Modbus TCP) für die Anbindung von Datenloggern von Drittanbietern sind ebenfalls möglich.

Technische Details

• Netzanschluss: Dreiphasig
• AC-Ausgangsleistung: 20,0 kVA (Notstrom über separaten Ausgang)
• MPP-Tracker: 3 (2 MC4-Eingänge für MPPT 1 und MPPT 2, 1 MC4-Eingang für MPPT 3)
• Max. Eingangsstrom: 80 A
• Max. Kurzschlussstrom: 100 A
• Kommunikation: RS485, WLAN, Ethernet, CAN
• Abmessungen: 620 x 480 x 245 mm (H x B x T)
• Gewicht: 38 kg
• Schutzklasse: IP65

Anschluss und Kompatibilität

Der Sungrow SH20T Hybrid Wechselrichter 20 kW inkl. Smart Meter muss anhand der angeschlossenen PV-Strings, des Netzanschlusses, der Batterie und des gewünschten Backup-Konzepts geplant werden. Installation und Inbetriebnahme dürfen ausschließlich durch qualifiziertes Elektrofachpersonal erfolgen.

• PV-Generator: Leerlaufspannung, MPP-Spannung, Kurzschlussstrom, Stringanzahl und Modulleistung müssen innerhalb der Wechselrichtergrenzen liegen.
• Batterie: Es dürfen nur Hochvolt-Batterien aus der aktuellen Sungrow-Kompatibilitätsliste verwendet werden.
• Energiemessung: Für dynamische Leistungsregelung und Eigenverbrauchsoptimierung ist ein kompatibler Smart Meter beziehungsweise iHomeManager erforderlich. Ob dieser enthalten ist, ergibt sich aus dem konkreten Lieferumfang.
• Monitoring: Einrichtung und Überwachung erfolgen über iSolarCloud und das passende Kommunikationsmodul.
• Backup: Ersatzstrom setzt eine geeignete Backup-Verteilung, Schutztechnik und korrekte Parametrierung voraus.

Lieferumfang

• 1 x Sungrow SH20T Hybrid-Wechselrichter
• 1 x WiNet-S2-Modul / WLAN-Adapter
• 1 x 3-phasiger Smart Meter
• Montagematerial und Anschlusszubehör
• 1 x Bedienungsanleitung


Downloads

Datenblatt - SH15/20/25T

Benutzerhandbuch - SH15/20/25T

Häufige Fragen

Welche Batterie kann angeschlossen werden?
Nur die für das konkrete Wechselrichtermodell und den aktuellen Firmwarestand freigegebenen Hochvolt-Batterien aus der Sungrow-Kompatibilitätsliste.

Ist ein Smart Meter enthalten?
Das richtet sich nach dem konkreten Angebot. Maßgeblich ist der unter „Lieferumfang“ aufgeführte Inhalt.

Kann der Wechselrichter Notstrom liefern?
Das Modell unterstützt ein Backup-Konzept, benötigt dafür jedoch eine geeignete Batterie, Schutztechnik und eine separat geplante Backup-Verteilung.

Wie wird die Anlage überwacht?
Über das passende Kommunikationsmodul und die Sungrow-Plattform iSolarCloud.

Wer darf den Wechselrichter anschließen?
Montage, Netzanschluss, Batterieanschluss und Inbetriebnahme sind durch qualifiziertes Elektrofachpersonal auszuführen.

Garantie und Herstellerinformationen

Informationen zur Produktsicherheit (GPSR)
Hersteller: Sungrow Power Supply Co., Ltd., No. 1699 Xiyou Road, New & High Tech Zone, Hefei, Anhui 230088, China
Verantwortliche Stelle / Kontakt in der EU: Sungrow Deutschland GmbH, Balanstraße 59, 81541 München, Deutschland
Kontakt: germany@sungrow-emea.com, +49 (0) 89 998241402

Sicherheitshinweise
Elektrischer Anschluss, Schutzmaßnahmen, Parametrierung und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal erfolgen. Auch nach dem Abschalten können gefährliche Spannungen anliegen. Es gelten die Warnhinweise, Netzanschlussbedingungen und Installationsvorgaben der aktuellen Herstellerunterlagen.

Herstellergarantie
Sungrow nennt für Residential Inverter eine Herstellergarantie von 10 Jahren. Für mitgelieferte Peripherie- oder Zubehörgeräte, beispielsweise Smart Meter oder Kommunikationsmodule, gelten 5 Jahre. Maßgeblich sind das konkrete Modell, Installationsdatum, Herstellungsdatum und die vollständigen Garantiebedingungen.

Garantiebedingungen: Herstellerinformationen öffnen
Herstellerkontakt: Kontaktinformationen öffnen

Die Herstellergarantie ist eine freiwillige Leistung des Herstellers und besteht zusätzlich zu den gesetzlichen Gewährleistungsrechten gegenüber BlueTC. Für einen Garantieanspruch sollten Rechnung, Seriennummer, Garantiezertifikat und Inbetriebnahmedokumentation dauerhaft aufbewahrt werden.
